No es usual que sepamos que por los usuarios de placas chinas x99 prestemos atención a realizar la configuración en BIOS de la curva de temperatura de los ventiladores de la caja del PC y del Cooler de la CPU.
Desde que descubrí que por defecto la velocidad de trabajo del ventilador de CPU y cuando en ocasiones tenía conectados ventiladores de caja de 4 pines, ese ruido que era demasiada alto, se reducía considerablemente.
Configuración Curva de Temperatura
Por tanto, esta será una de las tarea muy a tener en cuenta que debemos conocer.
No solo nos ayuda a mantener nuestro equipo funcionando de manera óptima y eficiente, sino que también prolongará la vida útil de nuestros componentes de hardware si nos ponemos a pensar en que los ventiladores estén trabajando de más de forma imnecesaria.
Vamos a profundizar en cómo poder configurar y crear una curva de temperatura en nuestra placa base X99 para ver si proporciona una mejora en ruido si optimizamos los ajustes de funcionamiento del régimen de vueltas de los ventiladores.
Configuración curva de temperatura ventiladores PC en BIOS
En la BIOS de las placas X99 se pueden realizar configuraciones que nos permitirá personalizar la configuración de la curva de temperatura de los ventiladores de nuestro PC.
¿Cómo se configura y crea una curva de temperatura en nuestra placa base x99?
En pocas palabras, la curva de temperatura permite ajustar la velocidad de trabajo de los ventiladores en relación a diferentes rangos de temperatura que alcance la CPU.
➤ Te puede interesar: ThrottleStop, una herramienta para mejorar la temperatura del procesador
Para ello en la BIOS de tu placa china tendrás que buscar este menú de configuración para realizar la curva de temperatura.
- Para configurar los ajustes de velocidad de los ventiladores, debes acceder a la BIOS de tu placa base X99.
- Una vez en la BIOS, busca la opción de control del ventilador, que a menudo se encuentra en la sección de monitoreo del hardware o de la salud del sistema y estará en la pestaña «Advanced» y podrá ser «Hardware Monitor«, «Smart Fan Function» o cualquier otra.
- Aquí, verás unos parámetros de configuración como se muestra en la imagen superior que representa la relación entre la velocidad del ventilador y la temperatura del sistema.
- Deberás realizar los correspondientes ajustes en estos valores. Los campos T1, T2, T3 y T4 corresponden a la temperatura que fijamos para que se active el siguiente valor representado por PWM1 %, PWM2 %, PWM3 %, PWM4 %, siendo los valores a configurar entre 0 a 255.
- De tal forma, que si por defecto el parámetro está en 20, serían 20ºC y 75% representaría un porcentaje importante sobre la velocidad del ventilador que tengamos, por lo que lo bajaremos.
- Iremos configurando los siguientes tramos, y podría quedar de la siguiente manera.
Valor | Temperatura (°C) | PWM1 (%) | PWM2 (%) | PWM3 (%) | PWM4 (%) |
---|---|---|---|---|---|
T1 | 10 | 30 | |||
T2 | 20 | 40 | |||
T3 | 40 | 70 | |||
T4 | 50 | 90 | |||
T5 | 60 |
Los valores quedarían tal cuál se muestran en la imagen inferior y que puedes ver en este video de Miyconst en el minuto 5´25″
Tendremos que saber, que establecer una curva de temperatura demasiado baja puede provocar el sobrecalentamiento de tu CPU y el equipo en general, mientras que una curva demasiado alta puede generar mas ruido del necesario, sobre todo cuando estamos hablando de procesadores Xeon que por sus características y frecuencias son agraciados en cuanto a temperaturas y no se calientan en exceso.
Tipos de ventiladores para caja de PC
¿Cuáles son los diferentes tipos de ventiladores que podemos encontrar?. Cuando se trata de ventiladores para caja de PC, hay principalmente dos tipos que podemos encontrar:
- Ventiladores de 3 pines, que son ventiladores de corriente continua (DC) no regulables.
- Ventiladores de 4 pines, llamados PWM, que funcionan a través de impulsos para poder regular su velocidad.
Aprovecho para comentar, con respecto al Cooler de CPU, que en AliExpress venden con 3 pines, lo que sería un gran error si no estás al tanto y compras uno de esos, ya que irá a régimen fijo de vueltas y por la poca diferencia de dinero, no merece para nada la pena.
Ventiladores de 3 pines (corriente continua)
Como hemos dicho, los ventiladores de 3 pines, también conocidos como ventiladores de corriente continua (DC), son el tipo de ventiladores más comúnmente utilizados en las computadoras de escritorio.
Funcionan al recibir una corriente continua de 12 voltios del sistema, lo que hace que las aspas del ventilador giren a una velocidad constante. Suelen ser ruidosos ya que por lo general son de tipo económico.
Estos se conectan a la placa base, concentrador o se alimentan de los cables de la fuente de alimentación.
En resumen, estos ventiladores tienen la desventaja de no poder ser controlados directamente por la placa base ni una controladora que pudiéramos utilizar, pero tiene una solución como más adelante veremos.
Ventiladores PWM de 4 pines
Los ventiladores PWM (modulación de ancho de pulso) de 4 pines, por otro lado, son un tipo de ventilador que utiliza pulsos eléctricos para controlar la velocidad del ventilador.
La placa base envía una serie de pulsos de voltaje al ventilador, y la longitud de estos pulsos determina la velocidad del ventilador.
Esto permite un control más preciso de la velocidad del ventilador, especialmente útil para mantener bajas temperaturas al tiempo de reducir el ruido en el sistema.
A diferencia de los de 3 pines, estos deberán conectarse a un conector de 4 pines, no siendo una opción alimentarlos desde los cables de fuente de alimentación u otros, porque se perdería la opción de regular su velocidad.
Regulación de la velocidad de los ventiladores de 3 pines de corriente DC de 12 voltios
¿Cómo podemos regular la velocidad de los ventiladores de 3 pines de corriente DC de 12 voltios?. Sabiendo que los ventiladores de 3 pines de corriente DC de 12 voltios no pueden ser controlados directamente por la placa base, traduciéndose esto en que funcionarán a una velocidad constante determinada por la corriente continua de 12 voltios que reciben.
Sin embargo, hay algunas soluciones que nos permiten controlar su velocidad que descubrí personalmente en el Canal Xeon España de Telegram y en la actualidad uso.
Una de las soluciones más comunes es utilizar cables con una resistencia incorporada que os muestro más adelante.
Estos cables se conectan directamente a la fuente de alimentación y al ventilador, permitiéndonos ajustar la velocidad del ventilador manualmente. Otra opción es usar un adaptador de voltaje para reducir la corriente que llega al ventilador, lo que a su vez disminuirá su velocidad.
Control de los ventiladores PWM de 4 pines a través de las placas base X99
¿Cómo podemos controlar la velocidad de los ventiladores PWM de 4 pines a través de las placas base X99?
Los ventiladores PWM de 4 pines, a diferencia de los ventiladores de 3 pines, pueden ser controlados directamente por la placa base. Esto se debe a que utilizan la tecnología de modulación de ancho de pulso para ajustar su velocidad.
En la placa base X99, puedes controlar la velocidad de estos ventiladores a través de la BIOS. En la BIOS, simplemente tienes que ir a la sección de control del ventilador y seleccionar la opción de control PWM. Aquí, puedes ajustar la curva de velocidad del ventilador según tus necesidades. Por ejemplo, si deseas que tu PC sea silenciosa, puedes ajustar la curva para que los ventiladores solo aumenten su velocidad cuando la temperatura del sistema alcance ciertos niveles.
Soluciones para reducir el ruido de los ventiladores de 3 pines
Una de las desventajas de los ventiladores de 3 pines es que pueden ser bastante ruidosos, especialmente si están funcionando a altas velocidades. Sin embargo, hay varias soluciones que puedes emplear para reducir este ruido.
¿Cómo puedo reducir el ruido de los ventiladores de 3 pines?
La primera y más fácil solución es simplemente reemplazar los ventiladores de 3 pines por ventiladores PWM de 4 pines.
Esos ventiladores son más silenciosos y permiten un mayor control de la velocidad del ventilador, pero claro, lo normal no es optar por esa opción.

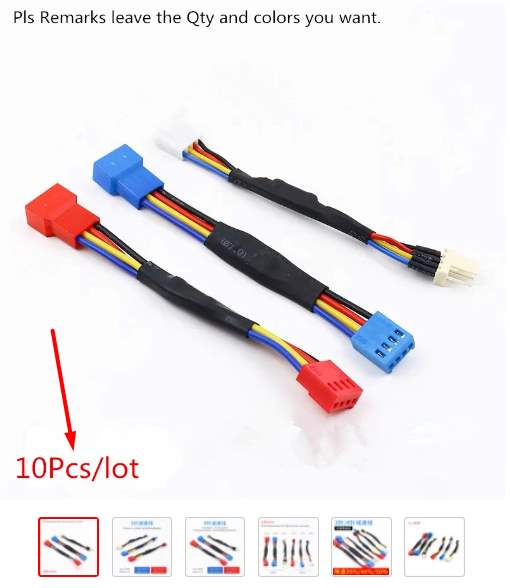

Usar cables con resistencia incorporada, se adaptan intercalándose pinchándolos al ventilador y a la placa o concentrador y la verdad es que funcionan muy bien, y son recomendados. El precio, muy económico. Menos de 4 euros y van 10 piezas. Los hay en diferentes acabados y también puedes buscar que en lugar de 10, lleve solo uno o varios más.
Otra solución es utilizar un controlador de ventiladores independientes, que te permite ajustar manualmente la velocidad del ventilador si disponen de métodos de resistencias, lo que logrará reducir la velocidad de los mismo y por ende, del ruido.
Utilizar un adaptador de voltaje para disminuir la corriente que llega al ventilador, lo que disminuirá su velocidad y, por lo tanto como en todos los casos, el ruido.
Dudas sobre curva de temperatura y regulación de ventiladores
La curva de temperatura del ventilador es una gráfica que muestra la relación entre la velocidad del ventilador y la temperatura del sistema. Los usuarios pueden ajustar esta curva para controlar cuándo y cómo la velocidad del ventilador cambia en respuesta a las variaciones de temperatura.
Para acceder a la BIOS, tendrás que reiniciar tu PC y presionar una tecla específica (como F2, F12, DEL o ESC) durante el proceso de arranque. Esta tecla puede variar dependiendo del fabricante de tu placa base, en las placas chinas, tecla suprimir / delete.
No es necesario, pero es más que recomendable. Ajustar la curva de temperatura del ventilador te permite personalizar cómo y cuándo los ventiladores de tu PC aceleran o disminuyen su velocidad. Esto puede ayudarte a mantener tu PC igual de fresco y además más silencioso.
PWM significa modulación de ancho de pulso. Un ventilador PWM es un tipo de ventilador que utiliza esta tecnología para regular su velocidad.
Sí, son intercambiables en la mayoría de los casos. Sin embargo, los ventiladores de 4 pines tienen la ventaja de permitir el control de la velocidad del ventilador a través de la placa base o concentrador.
Hay varias formas económicas de reducir el ruido de tu PC. Puedes reemplazar los componentes ruidosos (como los ventiladores de 3 pines) por versiones más silenciosas, utilizar controladores de ventilador o adaptadores de voltaje para reducir la velocidad de los ventiladores, o ajustar la curva de temperatura del ventilador en la BIOS para que los ventiladores solo aumenten su velocidad cuando sea necesario.
