Vamos aquí con el análisis de la placa de @al2-pi-domus del Canal Xeon España de Telegram.

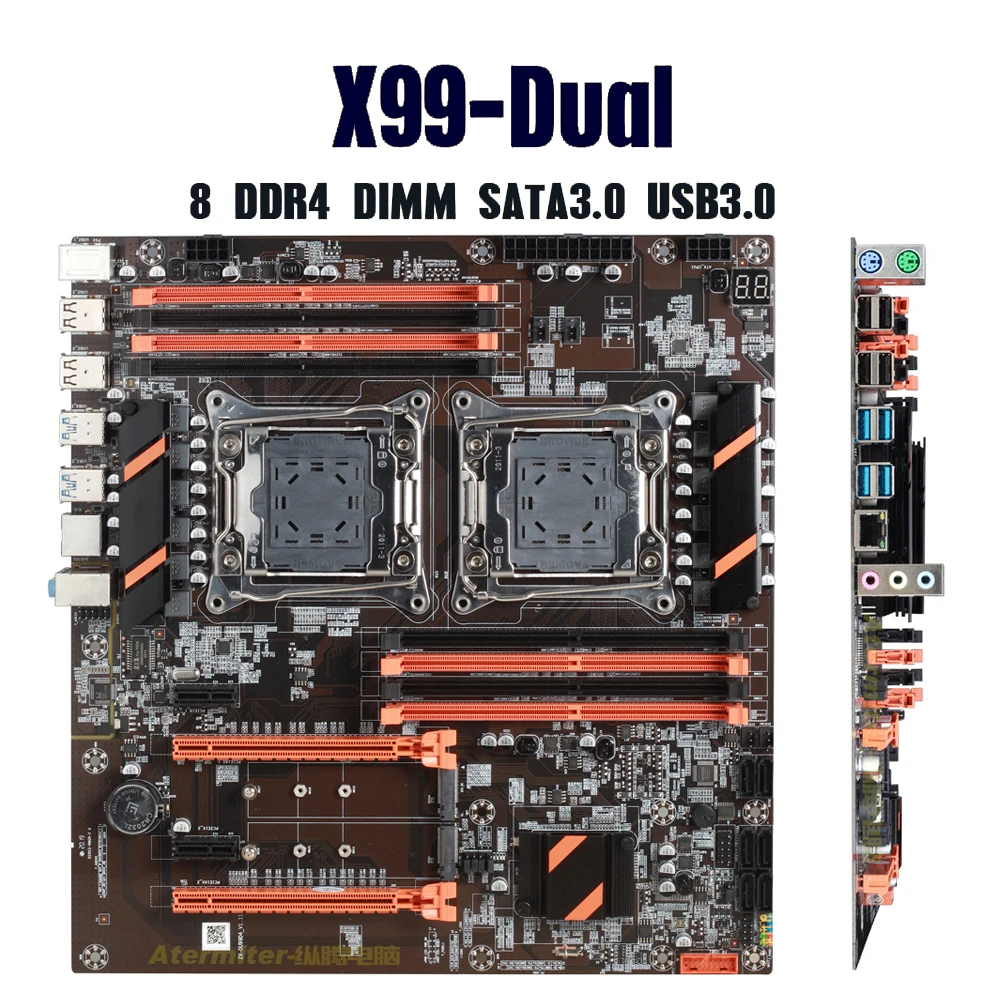

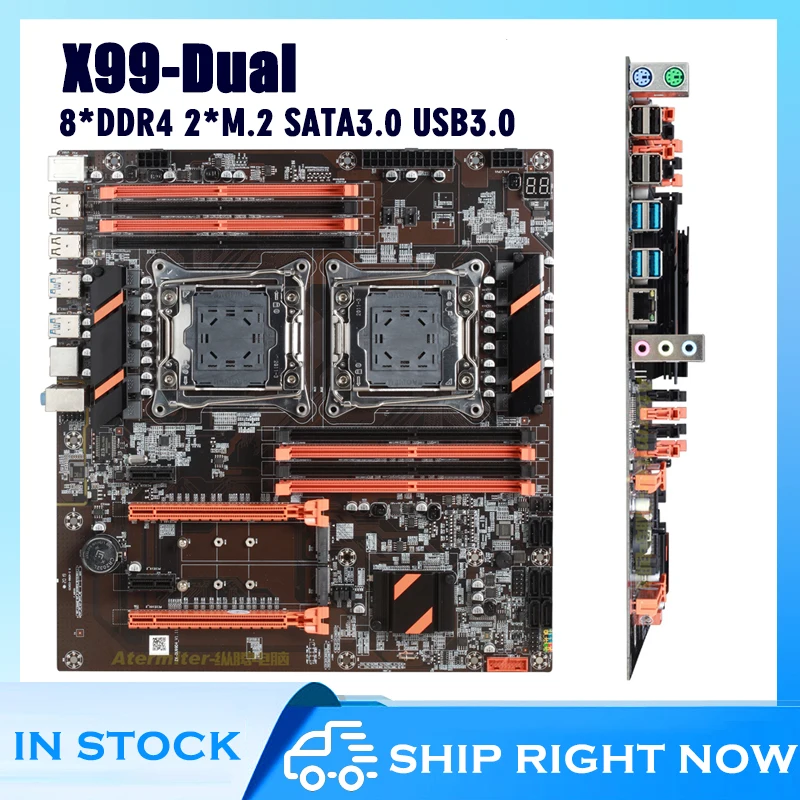

Es una placa dual X99 muy económica y lo primero que nos vendrá a alguno a la mente es su cierto parecido al buque insignia de Huananzhi, la F8D.
Los colores negro y naranja y pocos detalles más son las que la hacen «parecidas», el tamaño ya vemos que no sería similar, siendo la Atermiter Dual más cuadrada, teniendo la distribución de bancos de memoria de forma distinta.
Y ojo que al ver el video que acompaña a este artículo, los cooler de CPU en su caso le quedan muy juntos, pero es que si la comparamos con la F8D vemos que la distancia entre los dos socket es menor (están juntos en la Atermiter).
También al colocar una gráfica larga en el PCI-e superior, tropieza con los módulos de RAM, habría que colocarla en el PCI inferior si ocurre.
En conectividad y expansión, la económica Atermiter se queda bastante lejos de la Huananzhi F8D.
La Atermiter tiene dual channel por procesador como veremos en el video de Tehnoplaneta, lo que obtendríamos cuatro canales de velocidad entre los dos, bien distinto a otros modelos de duales que tendríamos 2 Quad Channel, equivalente a un Octa Channel.
Podéis ver más info sobre la F8D en estos dos artículos.

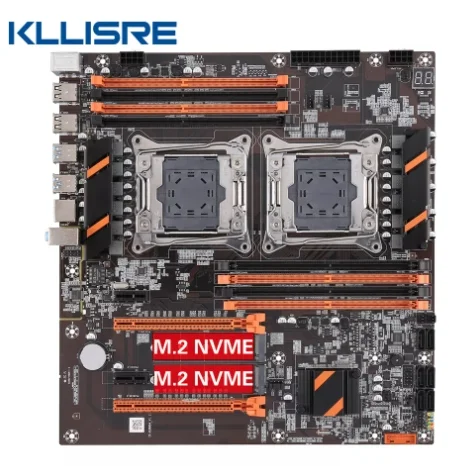

Con una denominación del modelo algo distinta, vemos la de Kllisre.
Y es que como sucede en tantos otros, se puede encontrar que el modelo se vende también bajo la marca de Kllisre ZX DU99D4 y a mi parecer, como marca blanca, pero desconozco si realmente son burdas copias de la DU99D4 y de muy baja calidad o son el mismo modelo, solo que se encuentran en AliExpress idénticas pero sin marca ni modelo. También se encuentra bajo la marca Machinist.
Características de la Atermiter DU99D4 V1.1
Volviendo a la Atermiter dual, es una placa que como características algo particulares respecto a otros modelos, pues vemos que tiene 2 slot PCI 3.0 x16, que respecto a la SZMZ Z8 que solo tiene 1 la mejora y respecto a la Machinist Dual D8 MAX que tiene 4 queda por detrás.
También destaca en contra de la Atermiter, que solo tiene 1 puerto LAN, algo que será la excepción en duales.
A favor, se agradece que tiene display de códigos de post de arranque, lo que es algo a valorar muy positivamente.
Especificaciones Atermiter X99 DU99D4 V1.1
MODELO
Atermiter DU99D4 V1.1
Socket
LGA 2011-3
Chipset
C612
Procesadores compatibles
Xeon E5-16xx, E5-26xx, E5-46xx (v3, v4)
RAM compatible
8 x DDR4 (Quad Channel), soporte para memorias ECC y NON-ECC.
4 x USB 3.0 4 x USB 2.0 2 x PS / 2 1 x LAN Gigabit Audio: Realtek ALC662 de 5.1 canales de audio.
Conectores ventilador
2 x CPU (4 pines) 2 x 3 pines para caja
Factor forma / dimensiones
ATX, 296 x 283mm
VRM de la Atermiter X99 DU99D4
En el minuto 4,45″ del video de Tehnoplaneta de más abajo, podemos ver las características de los VRM de este modelo dual de Atermiter.
6 mosfet QN3103MGN de 30V, 6.3mΩ, 68A
6 mosfet QN3107M6N de 30V, 2.6mΩ, 110A
Comenta que estos mosfet son de igual calidad a los de las placas de Huananzhi dual, si bien los disipadores son más pequeños, comentando finalmente que a ver como quedará el resultado con procesadores en las pruebas.
Para los test, elige 2x2670v3 de TDP de 120W.
La temperaturas de los VRM no superó los 66ºC, lo que es un excelente resultado teniendo en cuenta que a partir de 75ºC se considera demasiado, si bien los 2670v3 no son de los que calientan los VRM en cargas de trabajo al 100%, más bien todo lo contrario.

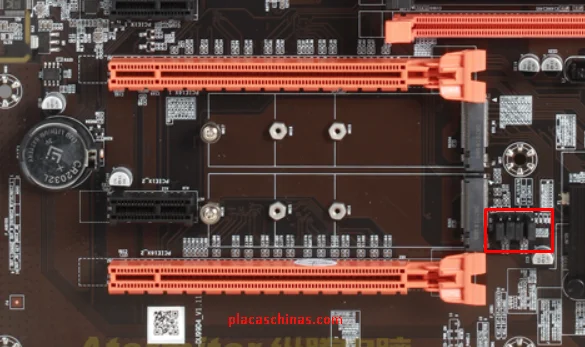

Por cierto, en comentarios de al2-pi-domus que puedes leer al final del artículo, refiere que el NVME iría en el puerto M.2 superior y para configurar el 2º habría que modificar los jumpers, cosa que suele verse en placas chinas (ver el esquema serigrafiado en la misma).
Pros y ventajas de la Atermiter DU99D4
Vemos en resumen y si queremos comprar esta placa o la tenemos, que es lo bueno y malo de ella.
Pros
Precio.
VRM.
Display de códigos.
Contras
Doble dual channel en lugar de doble Quad Channel.
Solo 1 puerto LAN.
Socket procesador muy juntos.

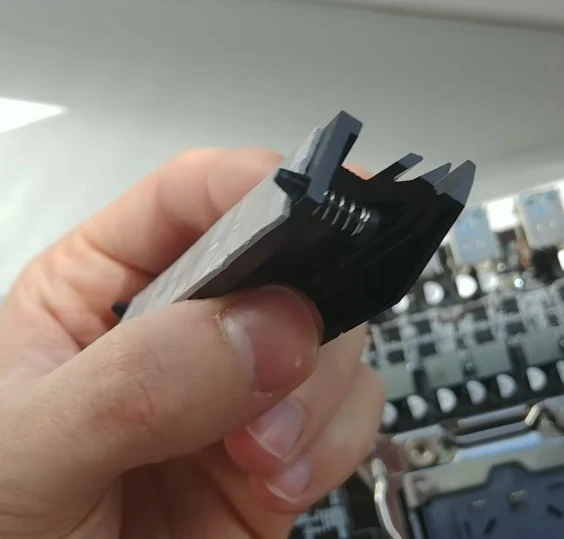

Disipador VRM mejorables.
Mala distribución conectores, gráfica PCI-e superior tropieza con módulos RAM.
BIOS de la Atermiter ZX DU99D4 V1.1 DUAL

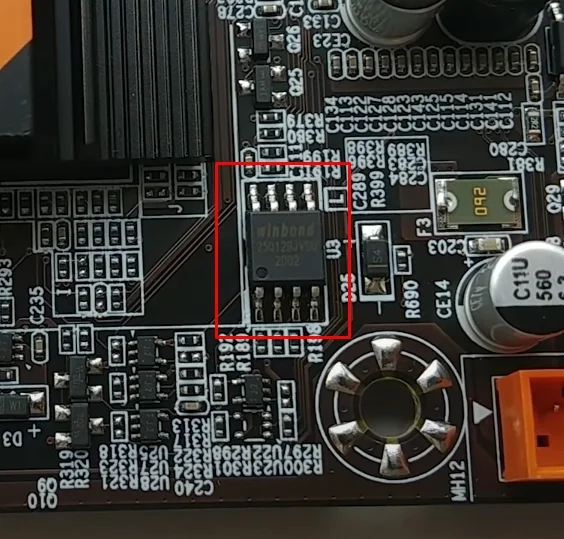

En el video comenta el modelo de chip de BIOS, es un Winbond 25Q128JVSQ que se puede flashear con programador llegado el caso.
Respecto a BIOS, el modelo es popular y se pueden usar una BIOS mod descargada de páginas o foros aportados por la comunidad Xeon, como este ejemplo de Tehnoplaneta.
También puedes descargar esta BIOS de esta dual ya modificada por nuestro colaborar Al2 pi domus con valores seguros -50 -50 y BIOS de stock de esta DU99D4.
Modelos alternativos a la Atermiter DU99D4
Hay modelos duales en X99 de peor calidad que la de Atermiter/Kllisre, pero con características similares (mejor) y precio de la DU99D4, tendríamos por algo más de dinero una dual de Jingyue D8 DUAL de la que tengo pendiente hacer review.
Video review de Kllisre X99 ZX DU99D4 V1.1

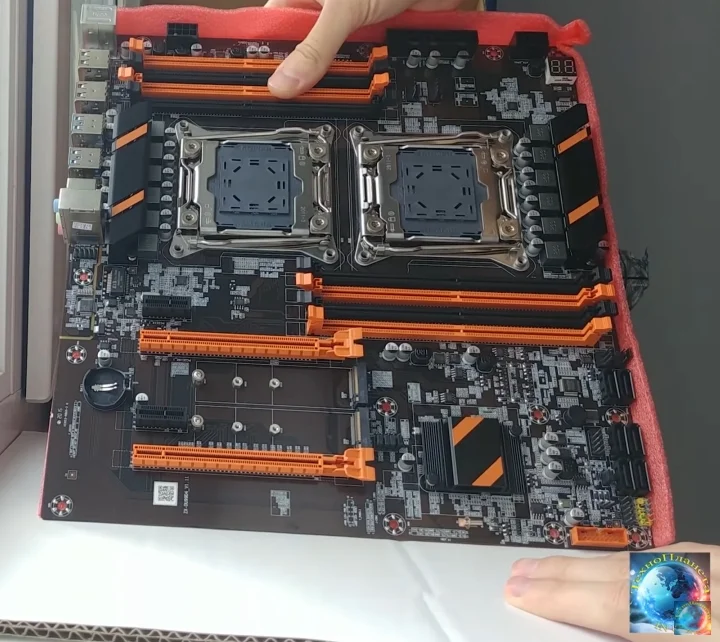

Tehnoplaneta nos comenta en este video, que tras el éxito de su video de probar la Dual de Jingsha, se ha decidido a probar otros modelos.
Se decide por la Atermiter como modelo de los más asequibles en placas x99 duales, le salió por 100€ en su momento, reseñando que es un precio por debajo de algunos modelos de monoprocesador.
Imagen de unboxing del video de Tehnoplaneta
Nos describe las características de la placa, te invito a ver el video de este ucraniano que junto a Miyconst hacen reviews excelentes y gracias a los cuales podemos conocer las verdaderas prestaciones de muchos de los modelos de placas chinas.
Tras la descripción de la DU99D4, comenta que la placa le causa muy buenas impresiones.
En el video muestra (minuto 6,40″) como realiza el desbloqueo del turbo con -70mV de underlvolting (algo arriesgado así de primeras para un 2670v3) y comenta que no le funciona de primeras. A mi me ocurría lo mismo en la primera dual (la Z8) y hay que recurrir a flashear con una BIOS con una ya modificada (como él hizo después) o hacerlo tu mismo con S3 Turbo Tool.
Conclusiones finales de la Atermiter X99 DUAL
Una placa con gratas sensaciones para lo que esperaba y pensaba de ella.
Si se compra económica, puede ser una buena opción para montar con procesadores de TDP de 120W como por ejemplo, el 2670v3 de la review del video o un 2680v3 todo lo más.
