CH341A Mini Programmer (Black Edition)

Si tienes una placa base cuyo chip de la BIOS no te lo reconoce el AsProgrammer, como puede ser una Huananzhi X99 F8 con el chip 25L12833F, el programa Mini Promammer Black Edition puede ser la solución en conjunto con un económico programador USB, en este otro artículo encontrarás información más completa sobre el programador CH341A.

Este artículo está en proceso de redacción y prueba, pues he encontrado algunas cuestiones a resolver, como es que las distintas versiones que descargado incorporan algunos troyanos y virus (analizados con virustotal.com) , que pueden ser falsos positivos

Por otro lado el SETUP.EXE no funciona y hay que ejecutarlo con el archivo CH341A.exe.

Tampoco encuentro en las versiones que he instalado el modelo de chip que comenta el compañero como ahora veréis.

Solución programación chip BIOS Huananzhi F8

De esto nos hemos enterado gracias al usuario Antonio Almaraz que consultó que tenía la placa brickeada y no podía flashearla con el programador CH341A y ahora nos ha informado que con este software lo ha logrado.

flashear bios huananzhi f8 con ch341a
Captura pasada por el usuario para flashear la F8.

En un comentario en la placa Huananzhi F8, nos comenta:

La placa ha regresado del coma y ha podido programar la BIOS con el programador CH341A y eso que su chip es el que supuestamente en imposible programarlo, el MXI 25L12833F.

Le a costado pero al final lo consiguió, por tanto si alguno le pasa lo que a él y os cargáis la BIOS y os quedáis sin placa y encima es el chip es el puñetero 25l12833F , estar tranquilos que con paciencia se logra programar.

Tenéis que usar el programador CH341A, junto con las pinzas y con el el programa Mini Programmer Black edition By-nsc.

Hacerlo sin la batería de la BIOS puesta y colocar la fuente de alimentación a la placa madre, enchufada a la red.

Y ver esto :

Type …….. 25 SPI FLASH
Manu…….. MXIC
Name……. MX25L12805D

Y ya solo queda programar y tener suerte como ha tenido.

El usuario Antonio Almaraz realiza un nuevo comentario

Cuando coloquéis las pinzas no os preocupéis si no se enciende en el display «FF»
Colocar las pinzas bien.

Darle a detectar chip ,si detecta el chip MX25L1285D

Le dais a programar, entonces es cuando se encenderá el display con las FF y las lucecitas led de la placa.

Ahí es cuando nos daremos cuenta que podemos recuperar nuestra F8.

Puedes ver el comentario abajo en el post, adjunta un video de YouTube de MacOscar sobre la solución al problema de la F8.

Nota: Comentar que hay una nueva versión de AsProgramer que también puedes probar por si fuera la solución a la detección de esos chip de BIOS que se resisten. En el enlace puedes buscarlo y ver cuestiones a tener en cuenta.

Mini Programmer (Black Edition)

Por lo general hago artículos de cosas que voy probando y se que funcionan y como lo hacen, que no es el caso, pero lo iremos viendo y así iré actualizando el artículo.

Recordar que para ver el modelo de chip de vuestra BIOS y si este es actualizable, en caso de que no podáis mirarlo de un simple vistazo, porque no se vea completo al estar tapado por el disipador del chipset (como en la F8 o en la TF), podéis arrancar el programa S3 Turbo Tool para ver el modelo de chip.

Funcionamiento del programador y el software de flasheo

Cuando conectes el programador USB CH341A a tu PC se encenderá el Led de Power.

Por supuesto, primero se debe ejecutar DRVSETUP64.exe para instalar los archivos del controlador USB.

Significa que recibe los 5 Voltios.

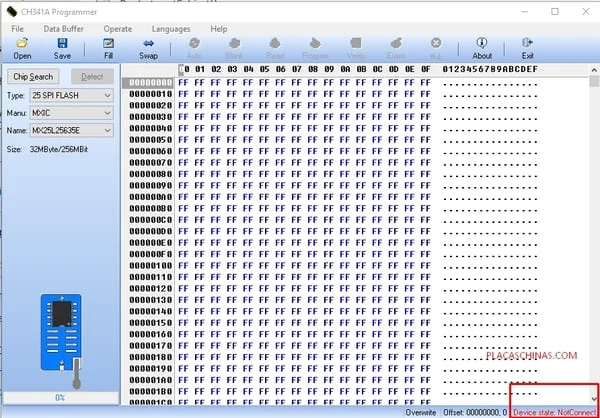

CONNECT ch341a mini programmer black edition

En la esquina inferior derecha de la pantalla del software, indicará: No connnect o Connect.

Pasará a connect, no significa que haya visto un chip BIOS reconocido y conectado.

Cuando el programador esté conectado al chip de la BIOS, el otro led del programador (RUN) se encenderá.

Si el software detecta el chip al presionar el botón «Detect» (al lado de Chip Search), el LED Run parpadeará 1 vez y seguirá encendido.

Los chips SPI FLASH 25xx deben borrarse antes de la programación.

No es necesario con eeproms como 95xxx, 93Cxx.

En cuanto al botón «Desproteger», es para eliminar algunas protecciones de las BIOS.

Si ha detectado la marca y el modelo de chip correctos, debería estar listo para comenzar.

Al leer/escribir o borrar, el led run parpadeará rápido.

Luego puede ejecutar el software de reprogramación – 341A_exe

Drivers del programador CH341A Mini Programmer Black Edition

Al igual que con el AsProgrammer, hay que instalar los drivers para que reconozca el programador CH341A y que así puedas verlo en Administrador de dispositivos, para ello ejecuta el archivo DRVSETUP64.exe.

Chip soportados por CH341A Mini Programmer Black Edition

  • Lista de chips de soporte:
  • 24C01, 24C02, 24C04, 24C08 24C16, 24C32, 24C64, 24C128
    24C256, 24C512, 24C1024, 24C2048, 24C4096
  • AMIC:
    A25L05P, A25L10P, A25L20P, A25L40P, A25L80P, A25L16P
  • ATMEL:
    AT25DF041A, AT25DF321, AT25F004, AT25F512A, AT25F2048, AT25F4096, AT25F1024A, AT25FS010, AT25FS040, AT26DF081A, AT26DF161A, AT26DF321, AT26F004
  • EON:
    EN25B05, EN25P05, EN25B10, EN25P10, EN25BF20, EN25P20, EN25F20, EN25B40, EN25P40, EN25B40, EN25B80, EN25P80, EN25B80, EN25P80, EN25TF80, EN25T80, EN25T80, EN25T80, EN25T80, EN25B32, EN25B32, EN25B32, EN25B32, EN25B32, EN64P32, EN25B32, EN64P32, EN25B32, EN64P32, EN25B32, EN25B32, EN64P32, EN25B32
  • Excel Semiconductor Inc.
    ES25P10, ES25P20, ES25P40, ES25P80, ES25P16, ES25P32
  • ST:
    M25P05A, M25P10A, M25P20, M25P40, M25P80, M25P16, M25P32, M25P64, M25PE10, M25PE20, M25PE40, M25PE80, M25PE16, M25PE32, M45PE10, M45PE20, M45PE32PE, M45PE32PE.
  • MXIC:
    MX25L512, MX25L1005, MX25L2005, MX25L4005, MX25L8005, MX25L1605, MX25L3205, MX25L6405, MX25L6445, MX25L6405 (SOP16) MX25L12805D
  • NexFlash:
    NX25P80, NX25P16, NX25P32
  • Corporación tecnológica Chingis:
    Pm25LV512, Pm25LV010, Pm25LV020, Pm25LV040, Pm25LV080, Pm25LV016, Pm25LV032, Pm25LV064
  • Semiconductores Saifun:
    SA25F005, SA25F010, SA25F020, SA25F040, SA25F080, SA25F160, SA25F320
  • WINBOND:
    W25P10, W25X10, W25Q10, W25P20, W25X20, W25Q20, W25P40, W25X40, W25Q40, W25P80, W25X80, W25Q80, W25P16, W25X16, W25Q16, W25P32, W25X32, W25X32, W25Q32, W25Q32

Video para flashear el chip 25L12833F de la F8

Modificación del programador EEPROM CH341A (Black Edition) para uso con 5V

En este otro video, podemos ver la modificación del programador CH341A para leer chip de BIOS de la serie 93XXX y 95XXX de la industria automotriz.

El programador CH341A se puede usar con una combinación de software de AsProgrammer con un adaptador EEPROM y modificaciones de la placa de circuito impreso (PCB) del programador para permitir que las EEPROM SOIC8 / SO8 +5V 93XXX (por ejemplo, 93C66) y +5V 95XXX (por ejemplo, 95040).

También será compatible con MinProgrammer USB CH341A (Black Edition), además de su soporte habitual para dispositivos SO8 24XXX y 25XXX, pero ahora también en +5V (por ejemplo, 24C08).

Con este soporte, puede usar este programador para cambiar la información VIN en la mayoría de los tipos de módulos de control y flashear de manera algunos dispositivos SO8 EEPROM que se encuentran en los circuitos automotrices con una tensión de programación y alimentación de +5 V CC, en lugar de los +3,3 V CC predeterminados.

Este programador económico en particular se puede modificar fácilmente para este requisito de voltaje del módulo automotriz y también permite duplicar la cantidad de dispositivos compatibles (de 2 a 4 gamas de EEPROM).

No todos los dispositivos SO8 EEPROM se pueden flashear o incluso leer, en el circuito de los diseños de circuitos de módulos automotrices, muchos pueden hacerlo, y para aquellos que no pueden, este programador aún puede ser una solución muy económica.

Estos programadores económicos carecen de la protección eléctrica o la protección de pines de la mayoría de los programadores de uso general, lo que les permite usarse para leer y escribir en el circuito, así como fuera del circuito para muchos (aunque no todos) los módulos automotrices.

NOTA: Para leer los dispositivos de seguridad 93Sxxx, tendrá que conectar explícitamente el pin 7 (PRE) a tierra (tirar hacia abajo) en lugar de dejarlo flotando como mostré para los dispositivos 93CXXX.

Descargar CH341A Mini Programmer Black Edition

descargar herramientas
