Overclock Xeon X79 – E5 2600v1 y v2

El canal ruso de Tecnoplaneta nos trae nuevos trucos de overclock para darle vida a nuestros Xeon de la gama E5 más antiguos, como son los de la serie E5 2600v1 y v2, vamos, los X79.

Antes de nada, comentar que se puede hacer overclocking de BCLK si tu placa X79 no tiene un chipset de la serie C600, C602 y X79, esto lo puedes ver con AIDA64 el modelo de chipset de la placa base. Te indico como en ese artículo.

Las placas X79 con chipset B61,B65, Q65, P67, H67, B75, Q77, H77, Q77 y otros, no son compatibles con overclocking para procesadores no desbloqueados como son los de la serie 2600v1 o v2.

Importante, no todas las placas son válidas para hacer este overclocking.

Placas compatibles con overclocking X79 (BCLK).

Si vas a comprar una de estas placas con el objeto de aprovechar el overcloking, asegurate que el modelo lleva el chipset C602/X79. En el video puedes ver las fotos de estas placas.

Rendimiento overclocking X79

Con un simple ajuste, tendrás hasta un 25% de aumento de rendimiento, casi nada, tanto para tareas como para gaming, este aumento mejora de trabajo del procesador Xeon como se puede ver al final del video.

Y es que se puede lograr subir las frecuencias de los Xeon X79 de 150 a 300MHz de todos los núcleos, lo que vendría a ser un aumento significativo, no como el hack del Turbo en X99 pero más que interesante.

Para las placas/procesadores X99 este método no es válido.

Overclocking procesador X79

En el video se comenta como resulta en la práctica el overclocking de procesadores Xeon X79 y muestra los resultados a modo comparativo, antes y después.

Necesitarás el software SetFSB, desde la página de tecnoplaneta puedes descargar el programa necesario o abajo te dejo un enlace.

Con SetFSB puedes controlar la frecuencia del bus BCLK, así como los tiempos de la memoria RAM.

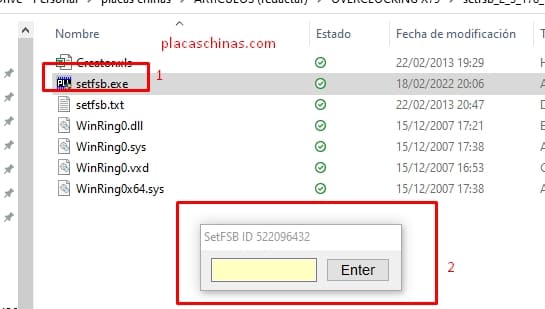

instalar setfsb overclocking x79

Descomprimes el archivo comprimido y ejecutas como administrador el setfsb.exe.

Te saldrá una ventana sin más como la que se ve (2). Le das a enter y te saldrá entonces la pantalla inferior.

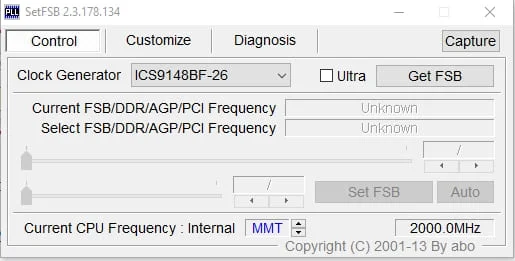

software setfsb overclock BCLK

Ahora en el programa vamos a la pestaña DIAGNOSIS.

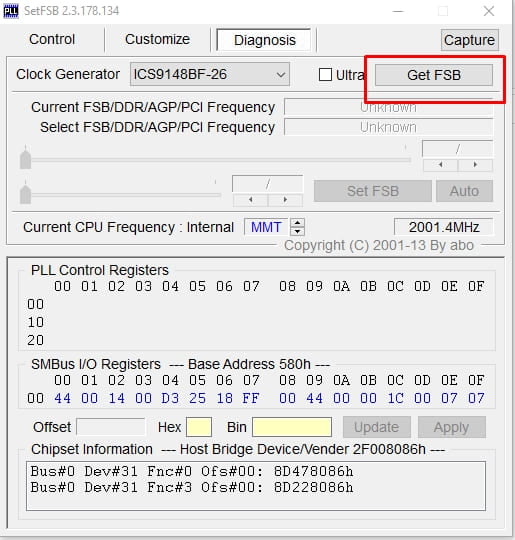

DIAGNOSIS get FSB

Hay que darle a Get FSB.

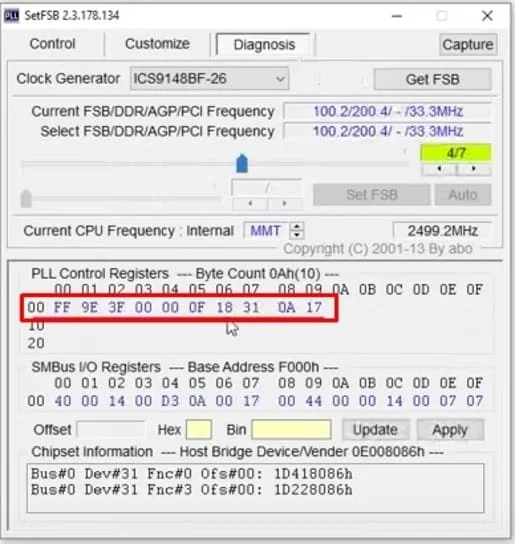

DIAGNOSIS get FSB registros de control pll

Si la placa es compatible, entonces te saldrá un código con letras azules, la captura la he cogido del video de Tecnoplaneta porque a mi no me sale.

Y es que en las placas que no se puede modificar y hacer overclocking en el BUS BCLK.

Volviendo a la última imagen, deberemos pulsar en el número 18.

En el campo Bin de abajo, se pondrá 11000.

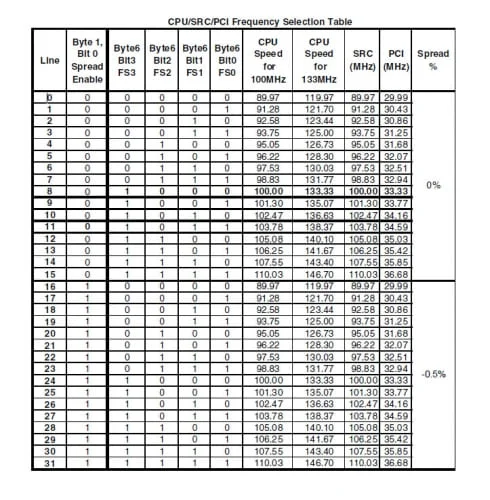

tabla frecuencias FSB x79
Abrimos el archivo table.jpg que irá en la carpeta del programa.

En la tabla, en la línea 24 está el valor anterior 11000 que corresponde a FSB de 100MHz que es el que corresponde a la velocidad del BUS en todas las placas por defecto.

Por tanto, de la línea 24 para adelante y hasta la 31, podremos coger valores superiores para subir el FSB.

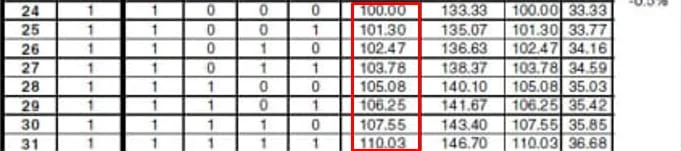

subir FSB

Según cojamos valores de las líneas, tendremos que en la línea 25 el FSB sería 101,30MHz, la 26 102,47MHz y así sucesivamente.

Así lo máximo serían 110MHz, cuando en placas base de marcas se puede llegar a 115MHz de FSB.

Tendrás que elegir valores que se adapten a tu micro, así lo normal será 105,08 o 106,25MHz, para probar lo mejor es por 103,78MHz y realiza pruebas de estrés del equipo con Aida64. Tendrás que revisar la temperatura de la CPU y también la de los VRM.

Si superas el límite de tu placa y tienes pantallazo azul o no arranca, entonces haciendo un hard reset de la BIOS, borrará los valores y dejará los que hay por defecto (FSB a 100MHz) y a seguir probando.

En las pruebas que realiza, un 2696v2 con frecuencia de 3100MHz y velocidad de 1333MHz de la memoria RAM DDR3, lo pasa subiendo el FSB (BCLK) de 100MHz a 110MHz para tener:

  • 3410MHz y la RAM a 1467MHz
overclock memoria en placas x79

En el video continua mostrando como subir más la memoria DDR3 hasta por encima de los 2000MHz cambiando el multiplicador de memoria, que él lo ha puesto a 18,67 para esta memoria DDR3 de 1333MHz. Esto es en la pestaña Advanced de la BIOS y cambiando manualmente los parámetros que se ven con las tablas que adjunta en su programa.

No todas las placas y con modelos de procesador v1 y v2 vas a poder obtener los mismos resultados.

En la parte final del video, muestra el incremento de rendimiento en aplicaciones y juegos y la verdad es que es interesante si tienes la posibilidad de probar este aumento de rendimiento, ver que tal merece la pena.

Y ya sabes, comenta si tienes alguna duda que lo podamos ver.

Descargar SetFSB

descargar herramientas

Herramienta: SetFB 2.2.120.89
Contraseña: www.placaschinas.com
Tamaño: 1,06 MB
Web oficial: Descargar

5/5 - (3 votos)

14 comentarios en «Overclock Xeon X79 – E5 2600v1 y v2»

  1. Lo intenté con un xeon e5 2689 y sinceramente no pude hacer nada xd, incluso al intentar aumentar el FBS a 101 Mhz el sistema operativo se volvía extremadamente inestable, por lo que por lo menos para mi no me fue de utilidad.

    Responder
      • En teoria si es compatible pues en aida64 me indica que el chipset es el C600 (tengo una motherboard x79 atermiter)

        Por cierto quisiera hacer una pregunta a parte, llevo un par de días investigando cual seria un buen upgrade para mi pc, pues a pesar de que el xeon e5 2689 sea muy bueno en multinucleo, en mononucleo se queda corto en los juegos actuales.

        Me interesa principalmente poder cambiarlo por el xeon para esta plataforma que mejor se aprovecha con gráficas actuales ya que me interesa principalmente jugar, por lo que en mi búsqueda encontré que el e5 1650 v2 y el e5 2667 v2 son las que destacan es este ámbito.

        Estoy en la duda pues no sé si mi motherboard permitiría un OC para alcanzar los 4.2-4.5 Ghz con el e5 1650 v2, pero por otro el 2667 v2 utiliza más recursos de gráficas actuales en juegos pesados pero no sé si rendirá mejor debido a sus frecuencias

        Responder
        • Es posible que ese modelo o no sea compatible o no tenga el chipset C602. o Si me puedes pasar el enlace en AliExpress del modelo concreto te lo miro o miras en la serigrafía de la placa a ver que denominación tiene.

          Aunque con Aida64 te haya salido ese chipset, puedes mirar en alguno más como HwInfo64

          Respecto a las alternativas del 2689, para juegos el 1650v2 (más de 55€ en España) al que le puedes hacer overclocking evidentemente sería la mejor opción, por algo más de precio el 2667v2 es un todo terreno.

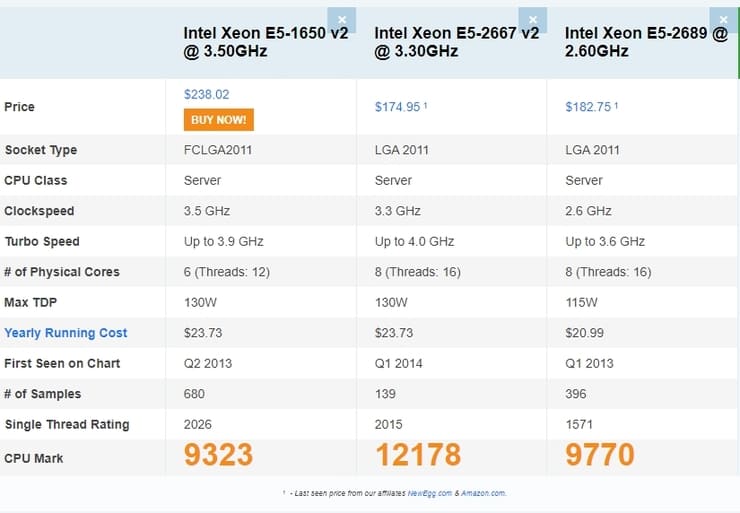

          comparativa 2689 1650v2 2667v2

          Es una decisión muy particular, echa un vistazo algún video para tomar una decisión, yo me decantaría en cualquier de los casos por el 2670v2, que cuesta la mitad de precio, es un 10 núcleos con algo mejor de TDP (115W como tu 2689) y aunque tenga frecuencias más bajas, por ese precio vale la pena probar, además, tu placa base creo que no llevará muy bien micros de 130W que tienen los otros dos.

          En tu 2689 prueba ahora el tema de tirones en juegos a ver como tienes la configuración. Pronto tendré un artículo sobre optimizar Xeon para juegos.

          Salu2

          Responder
          • Muchas gracias por atender mis dudas, realmente me es muy útil tu ayuda

            La motherboard en cuestión es la que dejaré en el siguiente link: https://a.aliexpress.com/_mtnvIgS

            En cuanto a los precios, he buscado basándome en los precios que he encontrado en aliexpress, el más caro de los 4 es el e5 2667 v2 (50-55 EUR aprox.), el más económico es el 2689 (10-15 EUR) el 1650 v2 se mantiene en 45 EUR y el 2670 v2 está a unos sorprendentes 25 EUR.

            Tomando en cuenta tu sugerencia, sinceramente no sabría cual elegir, pues como mencioné anteriormente, me gustaría poder obtener el que mejor se desempeñe al momento de ejecutar juegos tanto competitivos como exigentes gráficamente.

            El xeon e5 2670 v2 que mencionaste, tanto por el TDP como el precio es sin duda la mas conveniente y tentadora para el equipo que poseo, pero como bien se sabe, los juegos no aprovechan muchos nucleos, si no que estos sean lo suficientemente eficientes/rápidos como para exprimir la tarjeta de video. Además, tanto en el caso del xeon e5 2689 como en el 2670 v2, ambos manejan prácticamente las mismas frecuencias, aunque me imagino que debería haber diferencia al ser este último una versión moderna, por lo que me encuentro aún mas confundido por cuál elegir.

            Si de lo contrario el Xeon e5 2670 v2 es el que mejor se desempeña teniendo en cuenta su precio en los escenarios que mencioné, será este el que compraré, aunque me gustaría nuevamente saber cual sería tu opinión.

          • Muy buenas,

            Tu placas es la Atermiter X79G, esta sería la ficha en Xeon-e5450.ru.

            El chipset es C600, al no ser C602 no entraría dentro de los modelos de placas susceptibles de poder hacerle ese overclock de FSB.

            El 2670v2 como digo es perfecto en ese precio, siendo un 10 núcleos con velocidad turbo de 3,3GHz con TDP de 115W está muy bien, la verdad, poco hay que pensar, esta plataforma es lo que es y sabemos que no podemos aspirar a un procesador de última generación, pero es que tampoco cuesta lo mismo.

            Tu placa no puede montar mucho más, va a ir justa si le metes caña, así que tampoco puedes miraría modelos superiores. Hay modelos de Huananzhi muy TOP que ya abre campo para mirar otras cosas, pero que siendo también procesadores más caros, no veo que resulten interesantes.

            Respeto al 2689 no es que vaya a haber una diferencia como si te vas a la plataforma X99 y te pillas un 2697v3, pero algo es algo y el precio es ridículo, máxime cuando el 2689 incluso lo puedes vender por 15€ y te sale la cosa por nada de dinero.

            Salu2 y ya si te lo compras cuentas tus impresiones.

  2. Muchas gracias por tu ayuda, realmente me ha sido muy útil

    Como bien dices, creo que lo más sensato es evitar procesadores que le exijan mucho a la placa madre, así que evitaré sin duda a los xeon de la serie e5 16XX pues no creo que sea buena idea hacer OC, por lo que creo que mi mejor opcione será el Xeon e5 2667 v2

    Realmente agradezco tu recomendación, pero en los escenarios que busco creo que no me será muy útil, obviamente no hay comparación por el precio de esos 10 núcleos del 2670 v2, pero siendo sincero creo que es excesivo, aun así el disipador que tengo aguanta como máximo 150 de TDP (Snowman M-X6) y el case de mi pc tiene un buen flujo de aire, por lo que las temperaturas no creo que sean un problema.

    Dentro de poco compraré este procesador, por lo que dejaré por aquí mi experiencia cuando llegue el momento de probarlo

    Responder
    • Estupendo entonces con tu elección, el caso es empezar y luego si se le coge el gusto puede ir uno cambiando por poco. Estas inversiones son mínimas y siempre puedes darle salida a lo viejo para comprar más nuevo.

      Esperamos tus comentarios con tus impresiones.

      Salu2 y suerte con el montaje.

      Responder
      • Muy buenas nuevamente

        Después de una larga espera llegó el Xeon a mis manos, llevo usandolo desde hace unos días y de momento tengo buenas impresiones, aunque algunas dudas.

        En algunos títulos en donde no se solía conseguir una tasa de fps considerable con el xeon e5 2689, con el xeon e5 2667 v2 ya no implica muchos problemas, incluso a pesar de tener un tdp de 130 watts las temperaturas en pocas ocasiones superaban los 65°

        Una cosa de la que me percaté es que extrañamente en este procesador es que sus núcleos con el turbo mode no superaban los 3.6Ghz (uno debería estar a 4.0Ghz, dos a 3.9Ghz, 3 a 3.8Ghz y el resto a 3.6Ghz)

        En algunos videos referente a éste procesador en benchmarks en juegos usando la herramienta Msi Afterburner se puede apreciar como es que se aplica esta secuencia respecto a las frecuencias de los núcleos, Por mi parte igualmente usé esta herramienta para ver si los núcleos estaban a esa frecuencia, pero como mencioné, no superan los 3.6Ghz (o puede que el programa en mi pc no detecte bien el hardware, aunque dudo que sea el caso)

        Puede que exista alguna configuración o método para exprimir este procesador, ya que desearía poder sacarle todo su potencial, aunque de por sí el upgrade fué notable, no se está usando al máximo.

        Si sabes acerca de este tema, me ayudaría mucho tus comentarios, muchas gracias nuevamente y estaré esperando tu respuesta.

        Saludos.

        Responder
        • Gracias por preguntar,

          Excepto los Xeon de overclocking, no se calientan demasiado o nada y eso a pesar de que algunos modelos tienen un TDP muy alto, eso si, con un ventilador normalito de 35/40€.

          El problema de temperaturas vendrá en la placa base cuya calidad supondrá el que pueda soportar ese alto TDP, siendo el tipo de VRM y disipador de refrigeración lo que lo determinará.

          Respecto a la frecuencia turbo de los Xeon, depende de la escalabilidad por la carga de trabajo y su distribución, cada modelo tiene su manera de trabajar las velocidades, echa un vistazo al artículo que hay un enlace para que consultes el que corresponde al 2667v2, que es de 3/3/3/3/4/5/6/7. No se si esto resolverá tu duda.

          Respecto a la configuración óptima, en Windows, si juegas, tienes que tener en cuenta la opción de limitación de consumo. En los V3 se puede modificar la limitación de consumo del procesador eliminando el límite que marca el TDP, pero eso es otra historia y bien pocos lo hacen, creo yo.

          Salu2

          Responder
  3. Hola a todos.
    Después de leer lo comentado acá, primero, debo agradecer que algunos se tomen el tiempo y trabajo de investigar, compartir información, orientar y varias cosas mas con respecto a los famosos procesadores Xeon y las tan comentadas placas chinescas, ya que desde por lo menos unos tres años que se han hecho famosas estas plataformas por sus valores y prestaciones por un bajo costo monetario.

    Quiero compartir mi experiencia respecto a la plataforma x79:

    Configuración 1: mobo HUANANZHI x79 2,49 v3.1 (http://www.huananzhi.com/html/1/184/185/532.html) con un Xeon E5 2689 a 3,30ghz, 32gb ram ddr3 forzada a 1866mhz (4 módulos de 8gb de 1600mhz), un SSD m2 nVME Netac y una GTX 1650 super de 4gb.

    Configuración 2: mobo JINGYUE X79 Turbo (discontinuada), con un Xeon E5 2650 v2 a 3,00ghz, 16gb ram ddr3 forzada a 1866mhz (4 módulos de 4gb de 1600mhz), un SSD m2 nVME Maxsun y una RX 5500 XT de 8gb.

    En ambos equipos solo he conseguido a través de la bios forzar las frecuencias de las ram que originalmente son de 1600mhz subir a 1866mhz, también al activar el TURBOBOOST y en windows configurando el plan de energía en ALTO RENDIMIENTO solo en el E5 2689 logré incrementar su frecuencia en todos los núcleos desde 2,6ghz a 3,3ghz, en el E5 2650v2 el aumento en todos sus núcleos fué desde 2,6ghz a 3,0ghz.
    Cabe señalar, que entiendo que el incremento solo llega a un termino medio entre velocidades bases (2,6ghz en el 2689 y 2,6ghz en el 2650v2) y velocidades turbo (3,6ghz en el 2689 y 3,4ghz en el 2650v2). Comento que sumando incremento de frecuencias + contar con ram sobre 16gb (configuradas en quadchannel lo que incrementa las velocidades de escritura y lectura de las memorias) + un SSD en formato m2 pci Ex se puede contar con un buen rendimiento).
    Yo en lo personal, veo que los juegos eSport y AAA andan bien, las gráficas que tengo no son de alta gama pero corren a buenos FPS (desde 60), también veo diferencias entre usar un monitor a 144hz y uno de 60hz (el cual es mas limitado). Volviendo al tema de las frecuencias de los cpu, si quieren desbloqueados, solo pueden asegurarse con los E5 16XX v1, v2 y v3.
    También he visto foros en donde aplican el famoso HACKTURBO flasheando la bios de las mobos chinas, proceso que considero arriesgado, para conseguir en los procesadores E5 26XX puedan tener todos los núcleos a velocidad turbo, lo que sería ideal.
    Conclusión: por el bajo costo de los Xeon, de las placas chinas y las memorias de servidor ddr3, considero que estas plataformas pueden dar abasto suficiente con lo que se requiere hoy, de hecho, si el tema es solo jugar, creo que pueden partir con los E5 16XX que hay de 4N/8H y otros de 6N/12H a buenas velocidades. Si quieren uno de 8N/16H recomendaría el E5 2667v2 o el E5 2687Wv2, ya sobre 10N hay varias alternativas a buen precio que solo sería recomendable para quien quiere algo de streaming o edición de video. En lo personal con los Xeon que tengo al jugar juegos de alta demanda los 8 núcleos andan aliviados por lo que me permite adicionar otros proceso antes de saturar el sistema y las gráficas aunque lleguen al 100% no me han dado problemas.
    Y por último, sobre las temperaturas, solo es un mito que los Xeon son calentones, si bien, varios poseen un TDP sobre 100w, eso no significa que hervirán dentro del case, yo utilizo enfriamiento por aire (los típicos disipadores chinos de Aliexpress con 3 ventiladores) y en plena carga nunca he superado los 70°c) claro que con ventiladores de 120mm adicionales respetando un buen flujo de aire dentro del case.
    Fué largo mi comentario pero espero haber sido de utilidad y seguiré leyendo sus aportes sobre este tema.
    Saludos a todos!!!

    Responder
    • Muchas gracias por comentar,

      En principio en x79 para aprovechar resoluciones del monitor de 144Hz va a ser más complicado o difícil, pero a menos frecuencia y a menos resolución, que es lo que la mayoría de usuarios tiene, los Xeon para jugar van muy bien aunque sean x79.

      Sobre el desbloqueo del turbo, realmente solo se puede en la serie 26xxV3, pero no en ninguna otra, es una peculiaridad de esa gama en la que los ingenieros de Intel dejaron esa puerta abierta.

      Respecto a la gama x79 se puede overclockear a parte de los 16xx y 16xxV2, los 26xx y 26xxV2 en «algunas placas x79» tocando el BCLK o FSB de la placa según comenté en este artículo.

      Buen comentario el tuyo, no ha sido nada largo, está muy bien saber opiniones de otros usuarios y más de los x79 que son opciones muy válidas, lo que ocurre es que puestos a abrir campo si queremos usar DDR3, tenemos el 2666v3 que en x99 es una locomotora y para jugar muy bueno y vale poco más de 30€.

      Pero es que encima tienes un 2670v3 ya para DDR4 que sale por 18€ ahora y es un 12 núcleos, ese es el problema a la hora de si quieres comprar un equipo desde cero, claro.

      Salu2

      Responder
