En este artículo te comentaré el software AsProgrammer, Flashear BIOS con programador CH341A y otros alternativos.
Sea cual sea tu chip BIOS entre la serie 24 (el que suelen llevar las placas base) y 25 por ejemplo de televisores antiguos.
Trataremos temas de voltaje, el CH341A trabaja por defecto a 3,3V. Se puede configurar a 5V cambiando jumper y existen reductores de voltaje inferiores de estos valores como veremos.
Mi experiencia con estos sencillos y económicos programadores, es más bien de las dudas que surge.
Usando el CH341A en placas base chinas
En mi caso, aún no he tenido necesidad extrema o imperiosa de tener que recurrir al programador de EEMPROM para restaurar la BIOS de una placa, es cierto que se me está resistiendo el flasheo para actualizar la BIOS de la placa Dual SZMZ Z8 y este será un motivo para poner el programador de EEPROM a prueba.
- Por un lado si flasheo la BIOS con FTP modificándola yo insertándole los driver de Turbo Boost con undervolting correspondientes en mi caso a una placa Dual, no coge el Turbo Boost y se queda como estaba. Probando a flashear insertando el driver de Tbu de una sola CPU hace que si funcione en uno de los procesadores el Turbo Boost con undervolting.
- Por otra parte, buscando un BIOS MOD, me encuentro que hay BIOS mejoradas para la placa base que corrigen errores que tiene esta placas SZMZ Z8 Dual como los USB que fallan las transferencias. Lo malo es que a veces no se encuentra BIOS MOD que llevan Turbo Boost o que las que encuentran en formato BIN (también se pueden flashear con software), más bien para programadores en lugar de ROM para hacerlo por software.
Al hacer referencia al «driver» del Turbo Boost, es referente a la modificación de BIOS en la que se inserta el comando con esta opción con o sin undervolting.
Cuando no es necesario usar un programador USB
Un inciso final de introducción a este artículo, es que si en alguna ocasión brickeas la placa (se ha quedado muerta), pero el motivo es por introducir valores incorrectos en la BIOS como en el caso de overclocking, para eso no hace falta programador, solo hacer un hard reset de la BIOS, un poco más abajo te digo como.
¿Para que sirve un programador BIOS USB?
Con este programador USB puedes flashear de forma independiente del funcionamiento del equipo en cuestión la BIOS de tu motherboard.
Los motivos pueden ser que:
- No puedes flashear la BIOS con determinadas versiones (MOD Rusas en formato BIN) o falla como en mi caso y no se activa el Turbo Boost.
- BIOS bloqueadas en las que no puedes flashearla mediante software.
- Se ha brickeado la placa base (dejarla como un ladrillo). El ordenador ya no enciende. Puedes a través de otro ordenador volver a flashearla y recuperar la placa.
Si no consigues arrancar, primero puedes intentar resetear la BIOS. Para ello:
- Quita la pila.
- Cambia el jumper de reset de la BIOS a reset.
- Espera 30 segundos.
- Vuelve a colocar la pila
- Vuelve a poner el jumper en su sitio
¿Dónde está el chip de la BIOS?
Hay que buscar en la placa base la BIOS, en las placas chinas viene soldado, de ser una placa de marca puede ser extraíble y es mejor realizar la programación sacándolo con sumo cuidado y programar directamente en lugar de utilizar la pinza del kit.
Haz una foto de como estaba o tómate nota para no colocarlo al revés en caso de que el chip de la BIOS sea extraible.
Para localizar el chip de la BIOS que normalmente está en la zona baja como donde anteriormente he marcado el de mi placa SZMZ Z8, debes buscar un chip como ese, de 8 pines (4 a cada lado) y que tenga un nombre que puedes verificar en Google si tienes duda.
Hay otros chip de 8 pines pero son algo mas pequeños que el chip de la BIOS, es fácil de localizar

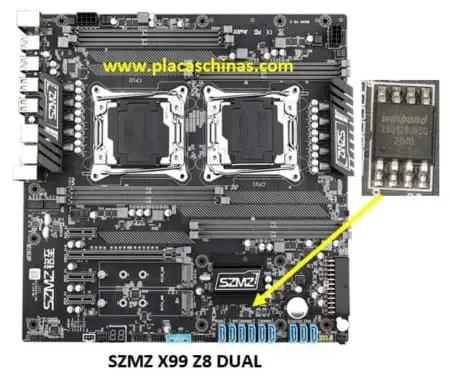

En mi caso el chip de la BIOS está identificado como el modelo Winbond 25Q128JVSQ

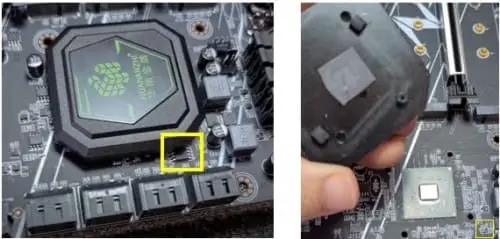

En algunos modelos de «placas madre» como le llaman en Hispanoamérica, saludos, hay que retirar el disipador del chipset para poder colocar las pinzas.
Flashear una BIOS con un programador
Como es evidente, necesitaremos un programador de memorias EEPROM, el que iremos a utilizar el un modelo que lleva el chip CH341A que es todo un estándar para todos estos menesteres. Al final de esta publicación dejo un enlace de compra en AliExpress.
Una vez que tengamos el programador de Flash y EEPROM, lo tenemos que montar pues viene en piezas separado.
Hay BIOS de tamaño de 4, 8 , 16 incluso de 32 GB, pero el tamaño estándar en las placas base chinas X79 es de 8MB y en las X99 de 16 MB.
Es importante que coincida el tamaño.
Te puede ocurrir que al hacer un respaldo de BIOS de tu placa base te la guarde con la mitad del tamaño real que tiene, según parece la explicación es que algunos programas guardan los espacios en blanco como ceros y reducen por tanto el tamaño. Evita trabajar con esas BIOS.
Montaje de programador CH341A de BIOS EEPROM
- En primer lugar deberemos saber en que posición colocar la plaquita de la imagen superior (1) y la dirección de la misma.
- Dicha plaquita de 4+4 pines posteriormente incorporará el cable con la pinza.

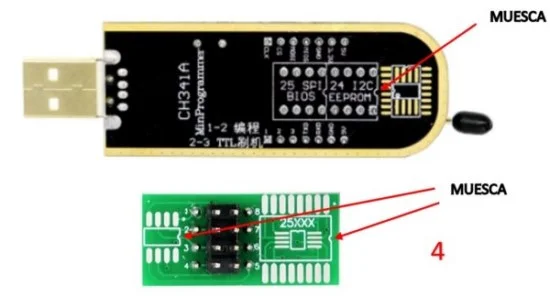

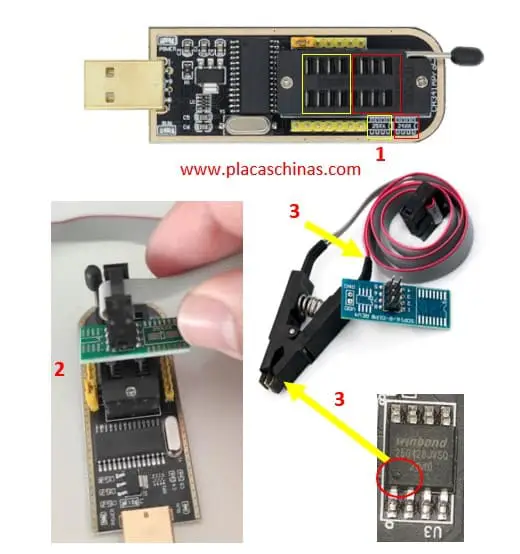

- Para saber la posición de la placa en el programador, en la figura 1 he marcado en amarillo y en rojo las dos posiciones posibles.
- Si le das la vuelta al programador USB, aparece en el reverso una serigrafia donde si te fijas se muestra la imagen la colocación correcta para cada uno de los chipset.
- para el chip 25xx y se identifica su posición que corresponderá a la dirección que se debe utilizar para colocarla en el programador USB, posición con una muesca (imagen 4) que también he marcado cual será en la bancada del programador en color amarillo (en el reverso del programador se muestra que sería para chips «25 SPI BIOS» y de nuevo también la posición con la muesca. Para la que sería la otra opción (la marcada en rojo) «24 12C EEPROM» que es para los chip 24xx que son de otro tipo.
- Procederemos a insertar la plaquita de 4+4 pines con la pinza en el programador (previamente la plaquita se habrá unido con el conector de la pinza) que se coloca teniendo en cuenta los pin numerados de la plaquita, (1, 2, 3, 4 en un lado y 5, 6, 7, 8 en el otro) correspondiendo el nº 1 con el lado de la pinza que coincide con el cable rojo (que es el pin 1).
- La palanca trasera libera el sistema de anclaje del chip para introducirlo y posteriormente se baja para dejarlo sujeta.
- El hilo de cable rojo es el pin 1 como se ha reseñado y su prolongación imaginaria al extremo de la pinza será el que corresponde al nº 1.
- Por último tenemos abajo a la derecha de la foto de la pinza lo que sería el chip de la BIOS. Con un circulo rojo señalo la muesca en el chip que indica cual es el pin para conectar la pinza.
Si se conecta la pinza con el pin 1 (el que corresponde al cable rojo) al contrario y se queda un poco de tiempo, inutilizaremos el chip.
Revisar que todos los conectores y conexiones están correctamente conectados.
Video de como montar el programador BIOS para CH341A
El YouTuber Miyconst nos muestra como conectar el programador, recuerda que puedes traducir los subtítulos del vídeo, primero los pones en inglés, vuelve a dar y ya te sale otras opciones de traducción.
Entre otros se muestra el procedimiento de hard reset de la BIOS para realizarlo de forma 100% efectiva.
Voltaje programador CH341A,
Este programador de EEPROM esta preparado para flashear chip SMD de dos tipos con voltajes de 3,3 y 5V.
La fuente de alimentación del programador, así como su voltaje de entrada, es de 5V que suministra a través de puerto USB 3.0 que tiene mayor intensidad que el USB 2.0, si bien la salida y funcionamiento es de 3,3V como veremos.
Modificación de voltaje del programador CH341a
Como nos explican en el vídeo, si a la hora de programar un CHIP BIOS de 3,3V lo hacemos a 5V, lo quemaríamos y es algo que puede suceder porque por un lado la alimentación al integrado es de 3,3V pero la alimentación de datos es de 5V.
Por este motivo, si bien se puede utilizar sin tener ningún problema, en algunos casos se puede dar, por lo que en el video muestra como modificar el voltaje del CH341A para que la alimentación de datos sea de 3,3V también.
Si se realizara esta modificación de dejar fijo el voltaje a 3,3V, el autor del video en los comentarios indica a preguntas de usuarios, que el reductor de voltaje de 1,8V no perdería su uso.
El programador viene ya configurado para trabajar y flashear chip de nuestra BIOS (tipo en paralelo) a 3.3V, se pueden configurar para otro tipo de chip (serie) y otras opciones, puedes ver los diferentes videos en el artículo.
Adicionalmente se puede instalar un adaptador para algunos casos de chips 25xx que necesitaran un voltaje de 1,8 que también tienen las EEPROM de algunas placas base viejas, así como otras configuraciones que son para otros usos distintos al que nos ocupa.
Sobre otras configuraciones de programador se eligen cambiando los jumper que hay en los laterales del CH341A, pero si es para programar una BIOS de la placa base no tienes que hacer nada, ya viene con el jumper en la posición (1-2 modo paralelo) para flashear y solo es montarlo y usarlo con el software de tu elección.
Este programador soporta chips 24xx y 25xx.
Los chips 24xx eran los que llevaban las televisiones antiguas de CRT, el chip 25xx es el que llevan las placas base o televisiones modernos.
El programador lleva 2 leds, uno identificado como POWER, que se encenderá en color rojo si tiene la tensión correcta y que indica que está preparado para su funcionamiento y el otro llamado RUN que indica las transferencias de archivo, parpadea (puede ser de color rojo como se ve en la foto, si bien normalmente es verde).
Dudas funcionamiento CH341A
En este video se contesta a dudas sobre el uso del programador CH341A.
Como relevante y respecto a la configuración, verifica que el jumper correspondiente está en 1-2 (minuto 9,10″ y 10,37″ del video).
Driver del programador CH341a para Windows

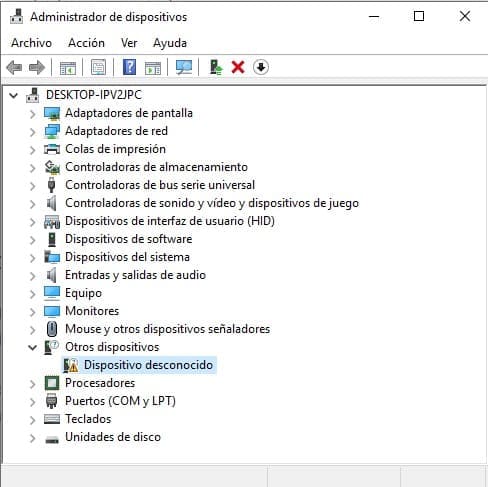

Una vez conectado el programador a un puerto USB 3.0, Windows no lo reconocerá, te saldrá como dispositivo desconocido, necesitas instalar los drivers.
Abajo te los dejo para su descarga.
- Archivo: Driver programador CH341A
- Tamaño: 102 KB
- Contraseña: www.placaschinas.com

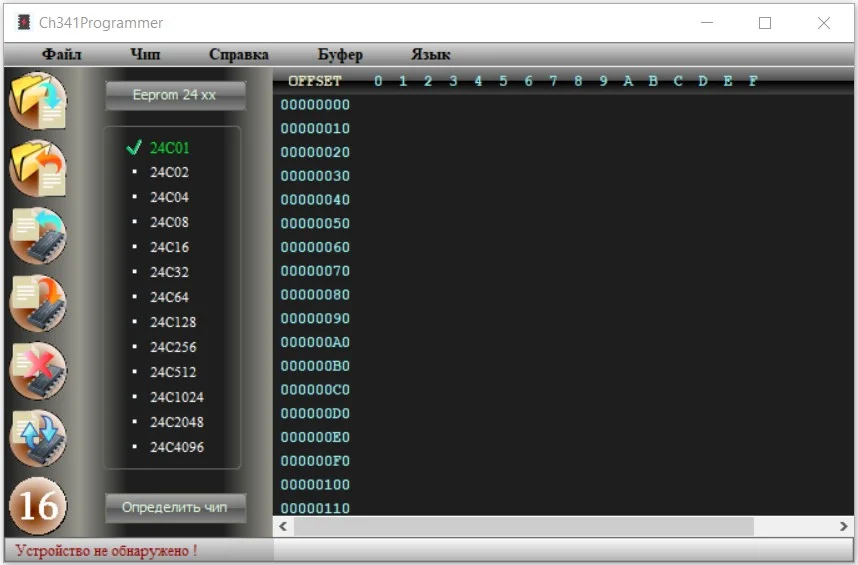

Software programación chip CH341Programmer especial
Esta versión es más visual. Tras descargar el comprimido, tendrás dentro un archivo y una carpeta.
El archivo es el CH341PAR instalador.exe y lo que hace es instalar los drivers.
Después te vas a la carpeta y abres el ejecutable Ch341Programmer.exe.
Se muestra el uso del programador con casos prácticos.
En el minuto 30,24″ muestra el uso del programador CH341A con pinzas.
En el minuto 33,15″, verificación del AsProgrammer.
Archivo: Software programación CH341Programmer
Tamaño: 2,8MB
Contraseña: www.placaschinas.com
Lista de chip soportados programador CH341A
SERIE 25/26 SPI FLASH
AMIC : A25L05P, A25L512, A25L010, A25L10P, A25L020, A25L20P, A25L040, A25L40P, A25L080, A25L80P, A25L016, A25L16P, A25L032;
ATMEL : AT25F512, AT25F512A, AT25F512B, AT25F1024, AT25F1024A, AT25FS010, AT25DF021, AT25F2048, AT25DF041A, AT25F4096, AT25FS040, AT26DF041A, AT26F004, 1.8V AT25DF081A, 1.8V AT25DL081, AT26DF081A, AT25DF161, AT26DF161, AT26DF161A, AT25DF321, AT25DF321A, AT26DF321, AT25DF641;
COMUNES : 25X005, 25X05, 25X10, 25X20, 25X40, 25X80, 25X16, 25X32, 25X128, 25X256, 25X512, 25X1024, 25X2048;
EónA: en25B05, en25B05T, en25f05, en25b05t, en25f05, en25lf05, en25p05, en25b05t, en25f05, este es un ejemplo, es25p05. EN25Q16, EN25QH16, EN25T16, EN25B32, EN25B32T, EN25F32, EN25P32, EN25Q32, EN25QH32, EN25B64, EN25B64T, EN25F64, EN25Q64, EN25QH64, EN25F128, EN25Q128, EN25Q128
ES: ES25P10, ES25P20, ES25M40, ES25M40A, ES25P40, ES25M80, ES25M80A, ES25P80, ES25M16, ES25M16A, ES25P16A, ES25P32;
ESMT : F25L004A, AF25L04UA, F25L008A, F25L08PA, F25L016PA, F25L16PA, F25L32PA, F25L32QA, F25L64PA;
KH : KH25L4006E, KH25L80360, KH25L8006E (OTP), KH25L1606E (OTP);
FUDAN MICRO:FM25F005, FM25F01, FM25F02, FM25F04, FM25Q08, FM25Q16, FM25Q32;
GD , GD25D, GD25D, GD25D, GD25D, GD25D, GD25D, GD25D, GD, GD25D, GD25D, GD25D, GD25D, GD25D, GD25D, GD, GD25D, GD25D, GD25D V, GD25Q64, GD25LQ128 1.8V, GD25Q128, GD25LQ256 1.8V;
INTEL: 25F160A33B, 25F320S33B, 25F640S33B;
KH: KH25L4006E, KH25L8006E, KH25L8036D, KH25L1606E;
MICRON: N25Q64A;
MSHINE : MS25X05, MS25X10, MS25X20, MS25X40, MS25X80, MS25X16, MS25X32, MS25X64, M525X128;
MXIC: MX25V512, MX25V512 2.5V, MX25L1005, MX25V1006 2.5V, MX25V1035 2.5V, MX25L2005, MX25L2026, MX25V2006 2.5V, MX25V2035 2.5V, MX25L4005A, MX25U4035 1.8V, MX25V4005 2.5V, MX25V4005V, MX25V4005 MX25L8035E, MX25L8036E, MX25U8033E 1,8 V, 1,8 V MX25U8035, MX25V8005 2.5V, MX25V8006E 2.5V, MX25V8035 2.5V, MX25L1605D, MX25L1606E, MX25L1608D, MX25L1608E, MX25L1633E, MX25L1635E, MX25L1636D, MX25L1636E, MX25U1635E 1.8V, MX25L3205D, MX25L3206E, MX25L3028D, MX25L3208E, MX25L3225D, MX25L3233F, MX25L3235D, MX25L3235E, MX25L3236D, MX25L3236F, MX25L3237D, MX25L3239E, MX25L3273E, MX25L3273F, MX25U3235E 1.8V, MX25L6405D, MX25L6406E, MX25L6408D, MX25L6408E, MX25L6433F, MX25L6435E, MX25L6436E, MX25L6436F, MX25L6439E, MX25L6445E, MX25L6455E, MX25L6465E, MX25L6473E, MX25L6473F, MX25L6475E, MX25U6435E 1.8V, MX25L12805D, MX25L12835E, MX25L12835F,MX25L12836E, MX25L12839F, MX25L12845E, MX25L12855E, MX25L12865E, MX25L12873F, MX25U12835F 1.8V, MX25L25635E, MX25L25635F, MX25L25639F, MX25L25645G, MX25L25735E, MX25U25635F 1,8 V, 1,8 V MX25U25645G, MX25L51245G, MX25U51245G 1.8V, MX66L51235F, MX66U51235F 1.8V, MX66L1G45G, MX66U1G45G 1,8 V, MX66L2G45G, MX66U2G45G 1.8V;
NEXFLASH : NX25P10, NX25P20, NX25P40, NX25P80, NX25P16, NX25P32; PMC : PM25LVS12A, PM25LV010A, PM25LV020, PM25LV040, PM25LV080B, PM25LV016B;
SAIFUN: SA2SF005, SA25F010, SA25F020, SA25F040, SA25F080, SA25F160, SA25F320;
SANYO: LE25FU106 2.5V, LE25FU206 2.5V, LE25FS406 1.8V, LE25FU406 2.5V;
SPANSION: S25FL001, S25FL001, S25FL004, S25FL040, S25FL008, S25FL016, S25FL160, S25FL032, S25FL064, S25FL128, 25FL129, S25FL256, S25FL512;
SST: SST25VF512, SST25VF512A, SST25VF010, SST25VF010A VC, VSTV, SST25LF020A, SST25VF020, SST25VF020A, SST25VF040Acceso de las armas de mano, SST25VF020A, SST25VF040A, SST25VF040A, SST25VF040Acc. ST:M25P05A, M25P10A, M25PE10, M25P20, M25PE20, M25P40, M25PE40, M25P80, M25PE80, M25PX80, M25P16, M25PE16, M25PX16, M25P32, M25PE32, M25PX32, M25P64, M25PE64, M25PX64, M25P128; WINBOND: W25P10, W25X10, W25X10A, W25X10AL, W25X10L, W25P20, W25Q20BW, W25X20, W25X20A, W25X20AL, W25X20L, W25P40, W25Q40BV, W25Q40BW, W25X40, W25X40A, W25X40AL, W25X40L, W25P80, W25Q80BV, W25Q80BW, W25Q80V, W25X80, W25X80A, W25X80AL, W25X80L, W25P16, W25Q16BV, W25Q16CV, W25Q16DW, W25Q16V, W25X16, W25P32, W25Q32BV, W25Q32CV, W25QDW, W25Q32FV, W25Q32V, W25X32, W25P64, W25Q64BV, W25Q64CV, W25Q64DW, W25Q64FV, W25Q64FW, W25X64, W25Q128BV, W25Q128CV, W25Q128DW, W25Q128FV, W25Q128FW, W25Q256BV, W25Q256FV.
25 SPI EEPROM
ATMEL : AT25010, AT25020, AT25040, AT25080, AT25160, AT25360, AT25640, AT25128, AT25256, AT25512.
MICROCHIP : 25AA080C; 25AA080D; 25C080; 5V; 25LC080C; 25LC080D; 25AA160; 25C160.
24 EEPROM
Puedes buscar la lista o realizar una consulta si es de interés y los pongo. No los h reseñado porque considero que el que llegue a esta página es para consultar programar chip de BIOS de placas base.
Mi CHIP no aparece en el listado del programa
Si cuando buscas tu chip, por ejemplo en el software oficial (CH341A programmer), deberás usar otro programa.
En mi caso el chip de mi placa Winbond 25Q128JVSQ no se encuentra.

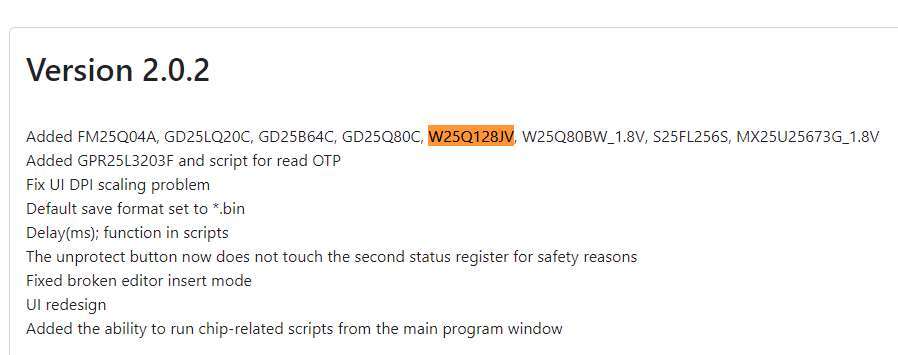

Esto es porque el programa es antiguo. La versión que os dejo disponible es la CH341A programmer v1.34 que es la última en esos momentos, pero verás que salen nuevas versiones y he añadido la 2.0.1.13 que si lee ese chip.
¿Cómo flashear la BIOS con programador?
Software programador BIOS
En todos los casos tener en cuenta las siguiente precauciones:
- El programador tiene que estar bien montado, si tienes cualquier duda puedes consultarme.
- Siempre conectar a un USB 3.0, por comodidad se recomienda utilizar un cable extensor de USB, abajo del artículo pongo uno recomendado, si es demasiado largo al perder intensidad eléctrica puede ser motivo de fallos.
- Cuando conectes la pinza del programador, el pin 1 es el que está en el cable rojo y debe coincidir con el circulo del chip que indica que ese es el pin 1. Si la pinza está con una posición mal colocada y lo tienes un poco de tiempo se quema el chip.
- Los programas se deben ejecutar como administrador, por lo cual habrá que seleccionar el ejecutable con el botón derecho del ratón y darle a esa opción.
- Hay que seleccionar el chip correcto, o buscarlo o si se le da a detectar y proporciona un listado de variantes, elegir exactamente el que es porque si no se corrompe la lectura y la escritura, elegir otro modelo puede cambiar el tamaño del archivo de la BIOS.
- Una vez con acceso a la información de la BIOS, lo primero será siempre leerlo y hacer un respaldo (guardar el fichero, en todos estos casos se recomienda ponerle un nombre y una descripción para saber de que archivo se trata y acordarse en un futuro).
- Cuando hayas finalizado las tareas y quieras desmontar el programador, primero desconéctalo del USB del otro ordenador en lugar de la pinza.
CH341A programmer v1.34
Este software para programar chip de BIOS de placas base reconoce archivos con extensión:
- ROM
- BIN
- HEX

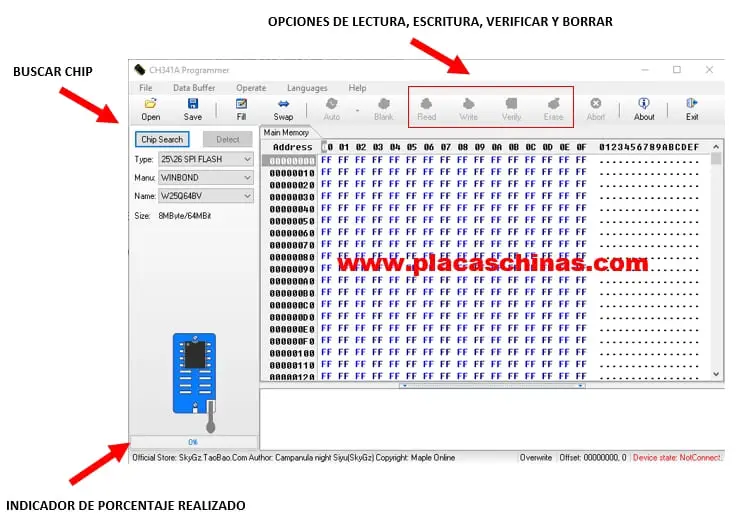

Una vez que el programador USB está reconocido por Windows (recuerda que son necesarios los drivers), podremos buscar nuestro chip directamente o bien buscarlo en el desplegable que hay abajo de la opción «Chip Search».
Si tu chip está en la base de datos de este programa (recuerda que es antiguo y es posible que no esté), podrás por un parte:
- Abrir archivo de BIOS.
- Guardar archvivo de BIOS.
Y como opciones:
- Leer la BIOS (Read).
- Borrar la BIOS (Erase).
- Escribir (flashear) la BIOS (Write).
- Verificar la BIOS (Verify).
- Software: CH341A programmer v.134
- Tamaño: 4,08 MB
- Contraseña: www.placaschinas.com
AsProgrammer 1.41
Una vez conectado la pinza al chip:

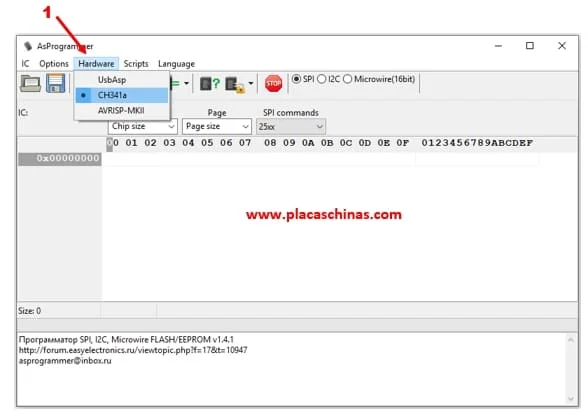

En la pestaña de la barra de menú, iremos al botón Hardware y seleccionaremos el programador.
A continuación leeremos el chip, saldrá una ventana emergente para elegir nuestro chip con algunas sugerencias, debiendo seleccionar el nuestro.
Si saliera el botón del menú con la interrogación roja, es que no se reconoce el chip. Puede que esté la pinza mal conectada. Se puede probar otro puerto USB o que sea necesario tener el equipo con alimentación (no en funcionamiento, claro).
Si ha leído la BIOS del paso anterior, se realiza una copia de respaldo, a no ser que la BIOS esté corrupta y no sea de interés. Para ello le damos al botón guardar.
- Software: AsProgrammer 1.41
- Tamaño: 12,01 MB
- Contraseña: www.placaschinas.com
AsProgrammer 2.1.0.13
Un avance para esos chip de BIOS que hasta ahora no los reconocían las versiones anteriores de AsProgrammer, serías esta versión 2.1.0.13, que si bien se le resistió mucho al usuario en un principio, y conseguía reconocer el chip (que ya es un logro), además flasheaba hasta la ROM, pero el equipo se resistía y no daba señal.
Y ojo que si por software para probar, puedes ver mi otro artículo de AsProgrammer Black Edition.

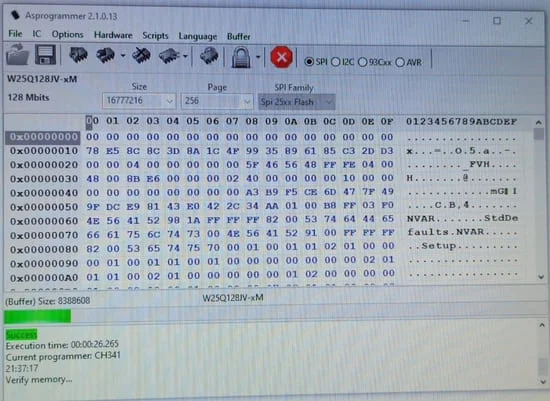

Sigamos con AsProgrammer 2.1.0.13. El problema podía estar en la singularidad de esta placa que tiene la BIOS protegida, tiene versiones (modelos) de BIOS de 8 o 16MB y por último que según foros rusos habría que flashearla a bajo voltaje, teniendo el programador CH341A la opción de hacerlo a 3.3V (voltaje por defecto) no se reconocía.
Funcionando al voltaje por defecto, seleccionado como 3.3V se decía en foros que ya se debería alimentar con una fuente externa como podría ser de una Raspi para aumentar a 5V, pero son para casos concretos como el indicado y que no tengo claro que sea una opción, para que reconozca chip de BIOS en concreto. Pero dejemos todo esto final de los voltajes, porque para este caso no ha sido necesario.
El usuario «lobo» con su placa X99Z v102 que había brickeado y con su X99Z con chip W25Q128JV (como mi SZMZ Z8 Dual) que hasta ahora no lo reconocían las versiones de AsProgrammer.
Se da la circunstancia de que ese modelo de placa china, es una de esas con la BIOS bloqueada, lo que no te permite flashearla desde Windows, debiéndolo hacer en todo caso con AFUDOS.
En principio este usuario no podía reconocer el chip de la BIOS W25Q128JV por lo que estuvimos mirando posibles soluciones.
Una vez detectado el chip y pudiendo leerlo, al principio el problema era la protección de la BIOS y no dejaba escribir, por mucho que al candado o a unprotect, finalmente lo consiguió.
El usuario ha observado que las pinzas están bien conectadas a la BIOS cuando se encienden fuertemente las luces traseras del puerto LAN, si no se encienden o lo hacen débilmente fallará el proceso.
Finalmente pudo flashear la BIOS con éxito y recuperarla, todo un logro y de estas cosas que te motivan a cacharrear y no tirar la toalla a la primera de cambio.
Eso si, de tanto conectar las pinzas porque siguió probando otras BIOS y se lo volvía a quedar brickeada, dejó romas las puntas de las pinzas y no le enganchaban al chip, y estuvo un par de días sin placa hasta que le llegó otro programador CH341A de Amazon.
Video como programar con AsProgrammer 2.1.0.13
El video no está en español y no se que idioma es, jajaja, en serio. Tampoco admite la traducción automática a español de los subtítulos, si bien el programa es muy gráfico y te puede servir para ver si cuando usas el programa la info en pantalla es similar y lo estás haciendo bien.
Descargar AsProgrammer 2.1.0.13
- Software: AsProgrammer 2.1.0.13
- Tamaño: 1,5 MB
- Contraseña: www.placaschinas.com
Descargar AsProgrammer 2.1.0.3a
- Software: AsProgrammer 2.1.0.3a (26 diciembre 2022)
- Tamaño: 11,92 MB
- Contraseña: www.placaschinas.com
Flashear chip de BIOS de bajo voltaje con CH341
Un lector de placaschinas.com nos indica que a averiguado como flashear el chip de la BIOS de su placa base, una AMD MSI B560m Pro-VDH WI-FI con chip Windbond W25Q256JWEQ de 1.8V.
En este video puedes ver como usar un adaptador para BIOS de 1.8V para el CH341A, que como tal no serviría porque solo trabaja a 5 o 3.3V.
En la descripción de este video puedes encontrar los enlaces de descarga a software compatible con los chips de 1.8V.
Adaptador de 1,8 V para placa base de iPhone, 1,8 V, Memoria Flash SPI, SOP8, DIP8, W25, MX25, programador de reparación de teléfono, herramientas electrónicas DIY
1,28€ out of stock
Comprar programador EEMPROM para flashear BIOS
Mejor oferta en AliExpress programador BIOS CH341A
Nota: Tienes que comprar la opción que lleve todos los elementos que se ven en la foto.
Mejor oferta en Amazon programador BIOS CH341A
- El clip SOP8 permite la programación en circuito de EEPROM sin desmontar el chip, lo que hace que actualizar el BIOS sea más simple y eficiente.
- El objetivo principal del programador CH341A es realizar copias de seguridad, borrar, programar, calibrar y otras acciones en varios programas.
- Clip de prueba SOIC8 SOP8 para programación en circuito EEPROM 24CXX / 25CXX / 93CXX
- El programador CH341A es compatible con la mayoría de los chips EEPROM BIOS SOP8 SOP16 de la serie 24/25 del mercado. Nota: Debido a las características del chip CH341A, el chip ESMT SST clase 25 solo se puede leer y no se puede escribir.
- Algunos chips se ven afectados por los circuitos periféricos y no se pueden cortar directamente. Comprueba la ubicación del chip en la placa base antes de comprar.
Si no puedes esperar el envío más lento de AliExpress, el programador en Amazon con entrega 24 horas además incluye la plaquita con reductor de voltaje para BIOS de 1,8V. PERO OJO, no pagues más de 15€ que ya está bien.
Cable extensor USB
- Tipo: cable de extensión USB 3.0 ，Interfaz: 1 X USB 3.0 Tipo A macho, 1 X USB 3.0 Tipo A hembra.
- Conecta y reproduce Totalmente compatible con PC y Mac.
- Compatibilidad con versiones anteriores USB2.0 y USB1.1 .
- Longitud: 0.5M ，Color: Azul .
- Cuando use la estación de acoplamiento, asegúrese de que el voltaje sea suficiente, las computadoras PC recomiendan usar la interfaz USB3.0 en el panel posterior.
Por comodidad y trabajar mejor, se recomienda utilizar un cable extensor de USB para poder conectar con holgura y bien los dos ordenadores.
Programador BIOS externo EZP2019
El programador EZP2019 es alternativo al CH341A, si bien tienes que mirar hasta que punto tiene ventajas sobre éste.
El chip de Macronix 25L12833F como el de algunas Huananzhi F8 no es compatible con uno ni con otro, por lo que si el CH341A no te sirve, tendrás que verificar si el EZP2019 dispone de compatibilidad con tu chip.
Listado de chips compatibles con EZP2018
Soporte completo para los siguientes chips de los modelos 25 FLASH, 24 EEPROM, 25 EEPROM, 93 EEPROM y otros chips de memoria.
******************** 25 SPI FLASH *************************** ***********************
AMIC: A25L05P, A25L512, A25L010, A25L10P, A25L020, A25L20P, A25L040, A25L40P, A25L080, A25L80P, A25L016, A25L16P, A25L032IMPUESTOS. EN25B32T, EN25F32, EN25P32, EN25Q32, EN25B64, EN25B64T, EN25F64, EN25P64, EN25Q64, EN25F128, EN25Q128ES: ES25P10, ES25P20, ES25M40, ES25M40A, ES25P40, ES25M80, ES25M80A, ES25P80, ES25M16, ES25M16A, ES25P16, ES25P32ESMT: F25L004A, F25L04UA, F25L008A, F25L08PA, F25L016A, F25L16PA, F25L32PA, F25L32QAMXIC: MX25L512, MX25V512, MX25L1005, MX25L2005, MX25L4005A, MX25V4005, MX25L8005, MX25V8005, MX25L1605D, MX25L1635D, MX25L3205D, MX25L3225D, MX25L3235D, MX25L3240D, MX25L325NEXFLASH: NX25P10, NX25P20, NX25P40, NX25P80, NX25P16, NX25P32PMC: PM25LV512A, PM25LV010A, PM25LV020, PM25LV040, PM25LV080B, PM25LV016BSAIFUN: SA25F005, SA25F010, SA25F020, SA25F040, SA25F080, SA25F160, SA25F320SPANSION: S25FL004A, S25FL008A, S25FL016A, S25FL032A, S25FL064ASST: SST25VF512, SST25VF512A, SST25VF010, SST25VF010A, SST25VF020, SST25VF020A, SST25VF040, SST25VF040A, SST25VF040B, SST25VF080B, SST25VF0C0S025, SST25VF016ST: M25P05A, M25P10A, M25PE10, M25P20, M25PE20, M25P40, M25PE40, M25P80, M25PE80, M25PX80, M25P16, M25PE16, M25PX16, M25P32, M25PX32, M25P64, M25PX64, M25PWX, WX W25X64
******************** 24 EEPROM **************************** ***************************
EN MEL: AT24C01, AT24C01A, AT24C01B, AT24C02, AT24C02A, AT24C02B, AT24C04, AT24C04A, AT24C04B, AT24C08, AT24C08A, AT24C08B, AT24C16, AT24C16A, AT24C16B, AT24C32, AT24C32A, AT24C32B, AT24C64, AT24C64A, AT24C64B, AT24C128, AT24C128A, AT24C128B , AT24C256, AT24C256A, AT24C256B, AT24C512, AT24C512A, AT24C512B, AT24C1024, AT24C1024A, AT24C1024BCATI, C24, CAT24, C24, CAT24COMÚN: 24C00 3V, 24C00 5V, 24C01 3V, 24C01 5V, 24C02 3V, 24C02 5V, 24C04 3V, 24C04 5V, 24C08 3V, 24C08 5V, 24C16 3V, 24C16 5V, 24C32 3V, 24C32 5V, 24C64 3V, 24C64 5V, 24C64 24C128 3V, 24C128 5V, 24C256 3V, 24C256 5V, 24C512 3V, 24C512 5V, 24C1024 3V, 24C1024 5VFAIRCHILD: FM24C01L, FM24C02L, FM24C03L, FM24C04L, FM24C05L, FM24C08L, FM24C09L, FM24C16L, FM24C17L, FM24C32L, FM24C64L, FM24C128L, FM24C256L, FM24C512LHOLTEK: HT24C01, HT24LC01, HT24C02, HT24LC02, HT24C04, HT24LC04, HT24C08, HT24LC08, HT24C16, HT24LC16, HT24C32, HT24LC32, HT24C64, HT24LC64, HT24C128, HT24LC128, HT24C25, HT24C25, HT24C25, HT24C25ISSI: IS24C01, IS24C02, IS24C04, IS24C08, IS24C16, IS24C32, IS24C64, IS24C128, IS24C256, IS24C512, IS24C1024. 24FC64, 24LC64, 24AA128, 24FC128, 24LC128, 24AA256, 24FC256, 24LC256, 24AA512, 24FC512, 24LC512, 24AA1024NSC: NSC24C02, NSC24C02L, NSC24C64RAMTRON: FM24C04A, FM24CL04, FM24C16A, FM24CL16, FM24C64, FM24CL64, FM24C256, FM24CL256, FM24C512ROHM: BR24C01, BR24L01, BR24C02, BR24L02, BR24C04, BR24L04, BR24C08, BR24L08, BR24C16, BR24L16, BR24C32, BR24L32, BR24C64, BR24L64ST: ST24C01, ST24C02, ST24C04, ST24C08, ST24C16, ST24C32, ST24C64XICOR: X24C01, X24C02, X24C04, X24C08, X24C16
******************** 93 EEPROM **************************** *************************
AKM: AK93C45AV, AK93C55AV, AK93C65AV, AK93C75AVATC: ATC93C46, ATC93LC46 (16 bits), ATC93LC46 (16 bits) -SOP8, ATC93LC46 (8 bits), ATC93LC46 (8 bits) -SOP8, ATC93C56, ATC93LC56 (16 bits), ATC93LC56 (16 bits) -SOP8, ATC93LC56 (8 bits), ATC93LC56 (8 bits) ) -SOP8, ATC93C66, ATC93LC66 (16 bits), ATC93LC66 (16 bits) -SOP8, ATC93LC66 (8 bits), ATC93LC66 (8 bits) -SOP8AT MEL: AT93C46 (16bit), AT93C46 (16bit) -SOP8, AT93C46 (8bit), AT93C46 (8bit) -SOP8, AT93C46A, AT93C56 (16bit), AT93C56 (16bit) -SOP8, AT93C56 (8bit), AT93C56 (8bit) -SOP8, AT93C57 (16bit), AT93C57 (16bit) -SOP8, AT93C57 (8bit), AT93C57 (8bit) -SOP8, AT93C66 (16bit), AT93C66 (16bit) -SOP8, AT93C66 (8bit), AT93C66 (8bit) -SOP8 , AT93C86 (16 bits), AT93C86 (16 bits) -SOP8, AT93C86 (8 bits), AT93C86 (8 bits) -SOP8CAT ALYST: CAT93C46 (16bit), CAT93C46 (8bit), CAT93C46A, CAT93C46I, CAT93C56 (16bit), CAT93C56 (8bit), CAT93C56A, CAT93C57 (16bit), CAT93C57 (16bit) -SOP8, CAT93C66 (16bit), CAT93C66 (8bit) , CAT93C66A, CAT93C86 (16 bits), CAT93C86 (8 bits)COMÚN: 93C46 (16 bits), 93C46 (8 bits), 93C56 (16 bits), 93C56 (8 bits), 93C66 (16 bits), 93C66 (8 bits), 93C86 (16 bits), 93C86 (8 bits)EXEL: XL93C06, XL93C46, XL93CS46, XL93LC46, XL93C56, XL93LC56, XL93C66, XL93LC66FAIRCHILD: FM93C06AM8 (16bit), FM93C06AM8 (8bit), FM93C06M8, FM93C06N, FM93C46AM8 (16bit), FM93C46AM8 (8bit), FM93C46AN (16bit), FM93C46AN (8bit), FM93CS46 (16bit), FM, CS93 (16bit), 16bit) , FM93CS56 (16 bits), FM93C66AM8 (16 bits), FM93C66AM8 (8 bits), FM93C66AN (16 bits), FM93C66AN (8 bits), FM93C66B, FM93C66M8 (16 bits), FM93C66MT8 (16 bits), FM93C66N (16 bits), FM93CS93 (16 bits), FM93CS66 (16 bits) 16 bits), FM93C86AM8 (8 bits), FM93C86AN (16 bits), FM93C86AN (8 bits)HOLTEK: HT93LC46A (16 bits), HT93LC46A (8 bits), HT93LC56A (16 bits), HT93LC56A (8 bits), HT93LC66A (16 bits), HT93LC66A (8 bits)ICT: ICT93C46 (16bit), ICT93C46 (8bit), ICT93C56 (16bit), ICT93C56 (8bit), ICT93C66 (16bit), ICT93C66 (8bit)ISSI: IS93C46 (16 bits), IS93C56 (16 bits), IS93C66 (16 bits)MICROCHIP: 93C06 (16bit), 93C06 (16bit) -SOP8, 93AA46 (16bit), 93AA46 (8bit), 93AA46 (8bit) -SOP8, 93C46 (16bit), 93C46 (16bit) -SOP8, 93C46A, 93C46B, 93LC46 (16bit ), 93LC46 (16bit) -SOP8, 93LC46 (8bit), 93LC46 (8bit) -SOP8, 93LC46A, 93LC46B, 93LC46B-SOP8, 93AA56 (16bit), 93AA56 (8bit), 93AA56 (8bit) -SOP8, 93C56 (16bit) , 93C56 (16bit) -SOP8, 93C56 (8bit), 93C56 (8bit) -SOP8, 93C56A, 93C56A-SOP8, 93C56B, 93C56B-SOP8, 93LC56 (16bit), 93LC56 (16bit) -SOP8, 93LC56 (8bit), 93LC56 (8 bits) -SOP8, 93LC56A, 93LC56B, 93LC56B-SOP8, 93AA66 (16 bits), 93AA66 (8 bits), 93AA66 (8 bits) -SOP8, 93C66 (16 bits), 93C66 (16 bits) -SOP8, 93C66 (8 bits), 93C66 ( 8 bits) -SOP8, 93C66A, 93C66A-SOP8, 93C66B, 93C66B-SOP8, 93LC66 (16 bits), 93LC66 (16 bits) -SOP8, 93LC66 (8 bits), 93LC66 (8 bits) -SOP8, 93LC66A, 93LC66B, 93LC66B-SOP8, 93A (16 bits), 93AA76 (8 bits), 93C76 (16 bits), 93C76 (8 bits), 93LC76 (16 bits), 93LC76 (8 bits), 93LC76A, 93LC76B, 93AA86 (16 bits), 93AA86 (8 bits), 93C86 (16 bits), 93C86 ( 8 bits), 93LC86 (16 bits), 93LC86 (8 bits), 93LC86A, 93LC86BNSC: NSC93C06, NSC93C06-SOP8, NSC93CS06, NSC93C46, NSC93CS46, NSC93C56, NSC93CS56, NSC93S56, NSC93C66, NSC93CS66, NSC93C86ROHM: BR93LC46, BR93LC46RF, BR93LC56, BR93LC56RF, BR93LC66, BR93LC66RFST: ST93C06, M93S46, M93S46-SOP8, M93S46-T8, M93S46R, M93S46R-SOP8, M93S46W, M93S46W-SOP8, ST93C46, M93S56, M93S56-SOP8, M93S56R, M93S56RSS, M93S56R93, S93, S93, S93, S93, S93, S93, S93, S93, S93, S93, S93, M93 M93S66-SOP8, M93S66R, M93S66R-SOP8, M93S66W, M93S66W-SOP8, ST93C66
******************** 25 EEPROM **************************** *************************
AT MEL: AT25010, AT25020, AT25040, AT25080, AT25160, AT25320, AT25640, AT25128, AT25256, AT25512CAT ALYST: CAT25C01, CAT25C01P, CAT25C01S, CAT25C01U, CAT25C02P, CAT25C02S, CAT25C02U, CAT25C03P, CAT25C03S, CAT25C03U, CAT25C04P, CAT25C04S, CAT25C04U, CAT25C05P, CAT25C05S, CAT25C05U, CAT25C08P, CAT25C08S, CAT25C08U, CAT25C09P, CAT25C09S, CAT25C09U, CAT25C16P, CAT25C16S , CAT25C16U, CAT25C17P, CAT25C17S, CAT25C17U, CAT25C32P, CAT25C32S, CAT25C33P, CAT25C33S, CAT25C64P, CAT25C64S, CAT25C65P, CAT25C65S, CAT25C128P, CAT25C128S, CAT25C256S, CAT25C256SCOMÚN: 25010, 25020, 25040, 25080, 25160, 25320, 25640, 25128, 25256, 25512MICROCHIP: 25AA040, 25C040, 25LC040, 25AA080, 25C080, 25LC080, 25AA160, 25C160, 25LC160, 25AA320, 25C320, 25LC320, 25AA640, 25C640, 25LC640RAMTRON: FM25C160, FM25640, FM25CL64ST: ST25C01, ST25W01, ST25C02, ST25W02, ST25C04, ST25W04, ST25C08, ST25W08, ST25C16, ST25W16TI: TI2532, TI2532A, TI2564XICOR: XC25010, XC25020, XC25040, XC25080, XC25160, XC25320, XC25640, XC25128, XC25256, XC25512
Ver en Amazon programador BIOS EZP2019
- Excelente rendimiento: la velocidad de lectura y escritura es extremadamente rápida, la para Lee EN25T80 es de menos de 3 segundos y escribe EN25T80 en solo 9 segundos. La velocidad de lectura y escritura es extremadamente rápida, la para Lee EN25T80
- Superficie de buen aspecto: la apariencia es pequeña, fácil de llevar, y la pinza es normal. Producto muy útil: soporte completo para Block 24 EEPROM, para 25 flashes 93 EEPROM, etc.
- 【Garantía de venta】Si tienes alguna pregunta sobre los productos, por favor ponte en contacto con nosotros a tiempo. Tenemos un servicio de atención al cliente profesional las 24 horas para responder a cualquier pregunta. Te ayudaremos a satisfacer resolverlo
- Identificado y detectado automáticamente: es el programador de chip BIOS más rápido del mercado. El chip se identifica y detecta automáticamente, y el voltaje de suministro del chip se selecciona automáticamente.
- 【Producto muy útil】Soporte completo para Block 24 EEPROM, para flash 25 93 EEPROM, etc.
Ver en AliExpress programador BIOS EZP2019
EZP2019-programador USB SPI de alta velocidad, conjunto completo, compatible con 24, 25, 93, EEPROM, 25, Flash, Bios, Chip, programador USB de alta velocidad, EZP2019
6,18€ out of stock
Programador BIOS RT809H / RT809F
Si tienes que programar una BIOS que no se encuentre entre las disponibles de los dos anteriores programadores, está el RT809H, lo malo, que es caro.
El RT809H puede funcionar con casi cualquier microcircuito para diferentes voltajes de suministro, incluso más que otros programadores más sofisticados. Es adecuado por tanto para programar sin desoldar el chip de la BIOS.
Y ojo, que te puedes encontrar como el caso de la Machinist K9 que lleva un falso chip de WindBond y no quedaría otra, que si la placa está brickeada, tener que sustituir el chip desoldando y soldando, si no es el caso, en principio se puede flashear con software.
Software RT809H / RT809F
No he utilizado el programa con el programador, pues no dispongo de él.
El programa RT809H desde la web oficial es detectado con dos troyanos y otro virus de amenaza baja. Suele ocurrir que programas no certificados por Windows den falsos positivos, ya es responsabilidad de cada uno el uso de programas de este tipo.
Aún así se desinfecta y funciona.
Ver en Amazon programador BIOS RT809H
- GQ-4x4 programmer hardware and software are developed/designed by MCUmall Electronics Inc Canada
- True USB willem and GQ son las marcas comerciales registradas de GQ/MCUmall USA
- Este paquete exclusivo es perfecto para automative ECU chip tuning
- Post-sales/Pre-sales technical support forum from MCUmall Canadá website
- Multi-languages support capability: 14 languages;Free software upgrade life-time
Ver en AliExpress programador BIOS RT809H
Upmely-programador Universal Original RT809H, dispositivo de programación de FLASH emmc-nand + 36 Chips + Base TSOP56 BGA48, Cable EDID, adaptador VGA
41,46€ out of stock
Descargar software para RT809H
- Software: Software RT809H
- Tamaño: 62,40 MB (no subido por contener virus)
- Instrucciones: Manual
- Contraseña: www.placaschinas.com
- Página Oficial: Ifix.net
- Sitio de descarga oficial: Descargar RT809H desde Ifix.net
Nota: La versión RT809H_RT809HSE_20211012.exe (12-10-2021) desde la web oficial lleva troyanos.
Programador BIOS TL866
En videos sobre problemas a la hora de flashear BIOS que se resisten a sencillos y económicos programadores como el CH341A, comentan que el TL866 es el más eficiente y avanzado.
Poco sabemos de este programador, recuerda a la hora de comprarlo, que para placas chinas es importante que el kit lleve pinzas, pues los chips de la BIOS están soldados a la placa base.
También es importante que tengas en cuenta, que todos los programadores tienes sus drivers y hay que instalarlos, si no no va a funcionar.
Video de funcionamiento del programador TL 866
Ver en Amazon programador BIOS TL866
- ALTA VELOCIDAD: este programador es una velocidad de programación mucho mayor (hasta 2x) de las memorias de alta capacidad. Es compatible con el modo multiprogramación (hasta cuatro). Soporte de grabación simultánea con 4 programadores en cada equipo.
- ALTA CALIDAD: el volumen mínimo y el menor consumo de energía y no se siente calor en el proceso.
- CONVENIENCIA: todos los chips no necesitan una fuente de alimentación externa, el bajo consumo de energía propio para garantizar que el puerto USB pueda proporcionar suficiente energía. El número de serie del chip automático es el más completo y práctico. Operación de cifrado de chip original en el microcontrolador AVR con byte de calibración RC interno. El software de descifrado no se puede ejecutar directamente en otro mismo tipo de chip.
- PROTVOLTAGE PROTECTION: la mejor protección interna contra sobretensiones de 40 pines, la protección contra sobrecorriente de 4 niveles VCC / VPP más potente. El cortocircuito no reinicia la PC. Prueba del circuito integrado de la serie CMOS4000 74/54. Se puede ubicar en el error del circuito de la puerta.
- SOPORTE AMPLIO: Amplia gama de chip 15000+, soporte para FLASH de gran capacidad de serie / paralelo 40/44 / 48PIN. Interfaz ICSP serie única. Soporta la descarga en serie y la programación de alta tensión en paralelo de alta velocidad. Nota: TL866CS no es compatible con ICSP.
Ver en AliExpress programador BIOS TL866
Programador Original V11.11 TL866II Plus, 10 artículos, Minipro TL866, adaptador NAND, Chips inteligentes, calculadora, compactador especial
85,06€ out of stock
También te puede interesar:
FELIZ DOMINGO HE VITO TUTORIALES PERO COMO ESTE NIGUNO MUY COMPLETO PARA LOS QUE ESTAMOS ENTRANDO EN EL MUNDO DE LA PROGRAMACION ,,,SALUDOS DESDE VENEZUELA, LLEGAM LAPTOPS LENOVO IDEAPAD 5 MODELO DE LA PLACA hs461&hs561&hs761 nm-d521 EL BIO INDICA EN SERIGRAFIAS WINBOND 74M12JWSIQ Y EN EL ESQUEMATICO W74M12JWSSIQ ESTOS EQUIPOS SE QUEDARON SIN IMAGEN DESPUES DE UN INTENTO DE ACTUALIZACION DEL BIOS (NO SE PARA QUE YA QUE SON TAN NUEVOS) TENGO ESTE PROGRAMADOR CH31A EL VOLTAJE ES DE 1.8 CHEQUEADO POR EL ESQUEMATICO Y EN FISICO SU PIN VCC DA LOS 1.8…HE PREGUNTADO A VARIOS Y NO SABEN DECIRME SI ESTE PROGRAMADOR ME SERVIRIA PARA ESO YA QUE EL OTRO QUE UD INDICA ES DEMASIADO CARO COMO APRENDO A REVISAR DONDE SON COMPATIBLES ESTE TIPO DE CHIP O SI SE PUEDE HACER CON ESTE MISMO Y PERDONE POR QUITARLE TIEMPO Y GRACIAS
Muy buenas, gracias por las valoraciones, si, para chip de 1.8V podrías, si realizas una búsqueda en página del término 1.8, verás que incluso hay una captura de una imagen con el adaptador necesario y también un video.
Respecto al chip W74M12JWSSIQ en principio no parece que venga como soportado, sería cuestión de ver como lo reconoce los diferentes programas que hay disponibles para el programador CH341A e incluso investigar, otra no queda.
Salu2 y a ver si tienes suerte
AYUDA TENGO UNA (windond) W25Q128JWSQ Y EN CUALQUIER PROGAMA NO LA RECONOCE Y LA SUSTITUYE POR UNA W25Q128FW eh proado 3 programadora y ninguna es compatible con este chip que puedo hacer?
Disculpa que haya tardado en contestar.
Algunos usuarios flashean aunque lo detecten con otro nombre, si bien a mi me suena más bien a brickeo seguro, pero si partimos de que ahora mismo la placa estuviera brickeada, lo suyo es intentar flashear con lo que te detecte. No se si habrás probado ya, que es lo normal.
Hola trato de instalar los driver pero cada ves que lo intento me salta un cartel que dice DRIVER INSTALL FAILURE! ya no se que mas hacer porque necesito urgente usar este programador. Necesito ayuda porque ya nose cuantos driver estoy descargando y ninguno funciona
Pero has instalador los drivers para usar el programa AsProgrammer?, es un archivo aparte como se indica.
