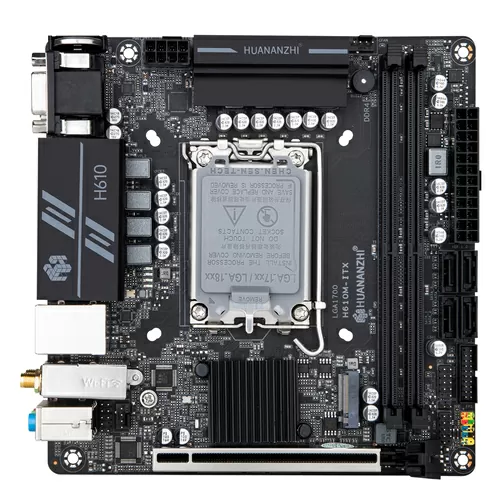

Huananzhi H610M socket 1700, otra ITX china para Intel 12 y 13ª generación

Una breve review de Miyconst de este modelo de placa del fabricante Chino Huananzhi con su modelo H610M para socket 1700 para procesadores Intel de 12 y 13ª generación.

Podemos ver a continuación las características de esta H610M de Huananzhi, que te adelanto respecto en cuanto al chipset, que es la gama en arquitectura para Alder Lake compatibles con procesadores de 12ª generación (y 13ª), que es la más básica.

Especificaciones Huananzhi H610M

En este artículo hablamos de:

Característica	Huananzhi H610M-ITX
Socket	Intel LGA1700 para procesadores de 12 y 13 generación
Slot de RAM	2 x slot de memoria DDR4
Memoria RAM	Admite memoria DDR4 de doble canal 3200/2666/2400/2133MHz (dependiendo de la CPU) y admite hasta 64GB
Almacenamiento	4 x SATA 3.0 de 6Gbps
Conectividad	1 x M.2 2280 NVME PCIE X4 3,0 1 x M.2 WIFI (compatible con NGFF/CNVi)
Ranuras de expansión	1 x PCI Express 4.0 x16
Tarjeta de sonido	Audio Realtek de alta definición ALC897
Tarjeta de red	Gigabit Ethernet RTL8168/8111
Alimentación	24 pines + 8 pines
Conector del ventilador	1 x 4 pines ventilador CPU y 1 de 4 pines SYS_FAN
Capa PCB	PCB de 8 capas, fuente de alimentación de 8 fases
Factor forma	170 x 170 mm ITX
Conector de panel trasero	1 * Interfaz de ratón de teclado PS/2; 2 * USB3.2; 3 * USB2.0; 1 * Interfaz de red VGA; 1 * Interfaz de audio de 3 agujeros;. 1 * VGA + 1 * HDMI2.0 + 1 * DP1.4 (admite la pantalla central del procesador para seleccionar tres pantallas para salida simultánea)
Conector del panel frontal	1 * PIN USB2.0; 1 * PIN USB3.2; 1 * Pin de audio frontal; 1 * Pin COM; 1 * Pin de depuración; 1 * Zumbador del tablero principal; 1 * Pin de encendido/reinicio; 1 * Indicador de detección de Error
Sistema de soporte	Windows10 / Windows11
BIOS	AMI UEFI BIOS

Review Huananzhi H610M-ITX LGA 1700

Miyconst comenta en este video que ha sido contactado por la marca Huananzhi para promocionar sus productos enviándole los mismos gratis a excepción del envío y pago de aduanas, que en su caso para envío a Suecia donde reside, han sido de unos 20/30 euros (no entiendo bien lo que dice). Hubiera sido un detalle que los Chinos hicieran la gracia completa, que ahorradores!!!

El video es muy breve y dice que se va a centrar en los por menores de esta placa miniatura de tamaño ITX (170 x 170 mm), del resto puede decir que simplemente funciona y lo hace correctamente, si bien luego si que da unos puntos a favor.

especificaciones huananzhi h610 itx — Captura del video de Miyconst

El primer fallo que ve es que la placa viene sin el módulo Wi-Fi para el conector M.2 tipo CNVi.
Otro fallo es que el puerto M.2 solo es compatible con SSD NVME (PCIe) y no SSD SATA, dice que no es importante, pero sigue siendo una limitación.
El tercer fallo que encuentra es que los conectores de ventilador de la caja son de 3 pines y no se pueden controlar la velocidad desde BIOS, por lo que estarían funcionando al 100% de revoluciones sin que se adapten a la necesidad (temperaturas).

Las pruebas las ha hecho con un Intel 12700k y con test de stress la temperatura de los VRM no han superado los 75ºC, lo que es una temperatura correcta.

H610M vs B660M

Hasta este modelo y video de Miyconst de la H610M he llegado de otro en la que hace review de la Huananzhi B660M que en cuanto a precio, la veo más cara. En el enlace puedes ver donde hago mi artículo.

Antes de nada y sobre esa M del final del modelo de chipset, he estado mirando a ver si encontraba que aporta o en que se diferencia y no he encontrado nada, puede incluso a ser algo que se le pone por ponerse (da igual que sea placa de marca o China, porque encuentro nada como digo (ni en la web de Intel) y en placas con esa denominación, el chipset es B660. Si alguno sabe algo, puede dejar un comentario.

Ambas son tamaño mini ITX (170 x 170 mm), con distintos chipset y cuentan con un modelo en mATX. Respecto a su variante, es curioso que mientras en la B660M ambos se parecen bastante (simplemente parece que le han pegado un trozo abajo (aunque la distribución de componentes y otros detalles cambian bastante), en la H610M no se parecen ni en el color de los ojos como puedes ver al final del artículo, no se yo en otras cosas como a nivel de componentes y técnico si es que realmente son para que sean para basarlo en un mismo modelo.

En cuanto a diferencias y parecidos entre ambos chipset son válidos para procesadores de 12ª generación (y 13ª) arquitectura Alder Lake.

El B660 sería una gama media en chipset y el H610 en gama básica, por lo que se debería usar para micros de gama más baja en caso de su compra.

También este chipset H610 no sería compatible para overclocking de memoria RAM.

Luego está que el chipset B660 dispone de hasta 6 líneas PCIe 4.0 y hasta 8 de PCIe 3.0 mientras que el H610 solo tiene 8 líneas PCIe 3.0.

Respecto a número máximo de puertos SATA 3, ambos chipset B660 y H610 podrían tener hasta 4 cuando dentro de esa arquitectura Alder Lake están los chipset Z690 y H670 que pueden tener hasta 8 y en cuanto a PCIe, superior o lo anteriormente comentado.

VRM Huananzhi H610M

Los VRM son de 8 fases de alimentación duplicadas, 4 arriba y otras 4 a un lado con su respectivo disipador cada una, pero solo una de ellas cubre también los inductores, por lo que se calienta más que la otra. Esas 8 fases de alimentación están compuestas de tiene 8 pares de mosfet.

Matiza que los thermal pads de los VRM son muy frágiles y si vas a enredar, tendrás que tener de repuesto para sustituirlos.

BIOS para Huananzhi H610M

Miyconst refiere respecto a descargarse alguna BIOS, que en la web oficial del fabricante están disponibles o desde la nube de su sitio (Miyconst).

¿Merece la pena esta ITX H610M?

En esta captura al final del video de Miyconst vemos unas captura como la de te pongo a continuación traducida. En la descripción de su video tienes el PDF de esas capturas para descargártelo.

Donde la traducción pone «obras», es que trabaja y trabaja es que lo tiene. Que cosas cuando la traducción es más confusa que el propio idioma original, jajaja.
