Huananzhi B660M ITX, parece, pero no es una mutante

En este artículo hablaremos de la placa base mini ITX B660M con socket 1700 de la marca Huananzhi para procesadores Intel de 12 y 13ª generación, que como sabemos, podemos comprar en AliExpress, siendo para algunos usuarios una alternativa a la plataforma x99 con procesadores Xeon v3 y v4.

Y para ti, ¿estas placas son una opción?, veamos que da de si, pros y contras.

Review Huananzhi B660M para i7 de 12 y 13ª th

Antes de empezar, que ignorancia la mía que a golpe de vista cuando vi esta placa pensaba que era una de esas «mutantes» con procesador soldado de versión móvil (de portátil), no se si por el aspecto que por esa M de la nomenclatura (eso que es?, jajaja), del modelo, cuando resulta que es un chipset. Si es que a mi en cuanto me sacan de los Xeon…..

Visto esto, y entrando en ver que nos trae esta placa, como no dar una y mil veces más las gracias a nuestro querido ucraniano Miyconst, por el que podemos conocer al detalle los entresijos de todos estos modelos de placas chinas, tocándole en esta ocasión a esta placa ITX para procesadores Intel de los modernos.

Veamos específicamente los resultados de la pruebas realizadas por Miyconst y poder dar así una descripción detallada de las especificaciones técnicas y posibilidades frente a otras opciones ya sean placas x99 o de marca para estos micros de Intel de última generación.

La placa base ITX B660M de Huananzhi es una una placa de tamaño reducido (170×170 mm), diseñada especialmente para aquellos que buscan un equipo de escritorio compacto. Además, esta placa dispone de una versión adicional denominada B660M PLUS en formato micro ATX que comentaremos al final del artículo.

Vamos pues a ver los resultados de las pruebas realizadas incluyendo su funcionamiento y desempeño, que por cierto comento para aquellos neófitos en el mundo de las placas chinas que pudieran haber aterrizado por aquí sin mucha idea, que Huananzhi es un más que destacado fabricante de motherboard Chino tanto en calidad como reputación (no creo que estén pensando lo mismo los que han tenido o tienen algún modelo de esta marca y les haya cascao, que los hay, los hay).

VRM de la Huananzhi B660M

vrm huananzhi b660m itx
Captura del video de Miyconst de la B660M

Los VRM es una de las partes en la que fijarse en cualquier placa base sea de la plataforma que sea y este modelo no es ninguna excepción.

La B660M de Huananzhi cuenta con la 8 fases de alimentación, las mismas que la Huananzhi H610M que también analiza Miyconst y de la que he hecho a la par de éste otro pequeño artículo por estar relacionados, ya que comenta en el video que esta B660M cuenta con 10 pares de mosfets a diferencia de la H610M que tiene las mismas 8 fases de alimentación.

Miyconst sigue comentando sobre esto, que no se sabe exactamente cómo se diseñó esta placa, con ese diseño de 7 + 3 mosfets (con ese total de 10 pares) cuando observa que el controlador solo admite 8 fases de alimentación. A pesar de eso, dice que el diseño parece que funciona muy bien.

Durante las pruebas realizadas usando un i7 12700k en una prueba de estrés, obtuvo una temperatura inferior a los 70 grados Celsius después de media hora de uso, medido con un termómetro externo en la zona de del radiador de los VRM.

Comenta que los sensores de la placa proporcionan valores correctos en programas, siendo el que usa en las pruebas el HWMonitor.

En el minuto 2,48″ del vídeo, desmontado el disipador de los VRM comenta que los termal pad son de 0,5 mm muy blandos, que se deshacen y rompen si los quieres retirar por cualquier motivo, por lo que aconseja tener de repuesto antes de hacerlo.

Las pruebas las hace con AIDA64 y Cinebench R23 con un i7 12700k y las pruebas dan una puntuación de 22824 puntos de CB R23, y están en línea y no se cae el rendimiento (frecuencia) de los procesadores probados en esta placa.

En las pruebas de rendimiento de memoria, comenta que la BIOS permite overclocking, si bien sus memorias que prueba no son suficientemente buenas y no puede subirlas de 3200MHz siendo lo máximo admitido 3600MHz.

Dice también que la BIOS cuenta con perfil XMP para ajustar las memorias y ajusta sus memorias a 1.2V, si bien puede hacerlo hasta 1.35V, incluso cree que a 1.40 y 1.45V, pero que las opciones de ajustes y overclocking no están a la altura de placas de marca como las de MSI o Gigabyte.

WIFI M2 compatible CNVi

Puedes ver en el minuto 6,39″ respecto a la captura de esta imagen del video, que se trata de una tarjeta WI-FI M2 del tipo compatible con CNVi que se ajusta algo mal por su tamaño y que por cierto, dice que no viene incluido con la placa.

Por último, comenta sobre el slot para la gráfica, que cuenta con uno solo de tipo PCIe 4.0 y también un solo puerto M.2 también para unidades SSD PCIe 4.0 NVMe Gen 4×4, vamos, las que llegan hasta 7000 MB/s teóricos junto al del M.2 para WIFI.

Respecto al puerto M.2, dice que solo es compatible con unidades SSD NVME PCI pero no tipo SSD SATA.

Especificaciones técnicas

A continuación, se detallarán las especificaciones técnicas de la placa base Mini ITX B660M :

especificaciones huananzhi h610m itx
Captura del video de Miyconst. Especificaciones Huananzhi H610M-ITX

Procesador

La placa base Mini ITX B660M es compatible con procesadores Intel Core de 12 y 13ª generación y socket 1700.

Ventiladores

Cuenta con 2 conectores de 4 pines, una para CPU (CPU FAN) y otro para ventilador de la caja (SYS FAN).

Memoria

Cuenta con dos slot de memoria DDR4 (Dual Channel) tipo escritorio, con capacidad máxima de 64 GB en total y una frecuencia máxima de hasta 3600 MHz.

Almacenamiento

Dispone de 4 puertos SATA 3.0 y un puerto M.2 para almacenamiento NVME 3.0 x4.

Conectividad

Puerto PCI-e blindado 4.0 x 16.

CONECTORES TRASEROS HUANANZHI b660m
Conectores traseros Huananzhi B660M

Cuenta con puerto LAN Gigabit Ethernet de 2,5 GB/s chipset RTL8125, Wi-Fi 6, Bluetooth 5.1 y tarjeta de sonido chipset AL 897.

Conexión VGA + 2 x HDMI compatible + Display Port, 4 x USB3.2 Gen2x1, 2 x USB2.0, puerto de red y antena WIFI.

Funcionamiento de la B660M ITX

La Mini ITX B660M es una placa base fácil de instalar y configurar, lo que la hace una opción para aquellos que desean armar un equipo de reducidas dimensiones (yo es que soy más de ATX).

El diseño de la placa y la distribución de sus componentes tiene una circulación de aire estándar, lo que no tendrás problemas en mantener una temperatura adecuada durante su uso.

Impresiones finales de la B660M de Huananzhi

En general, Miyconst comenta que la Huananzhi B660M ITX es bastante decente y se puede ver que los productos de la esta marca están mejorando cada año.

Sin embargo, la placa base tiene sus desventajas, como cualquier otra placa base china, y así por ejemplo no es posible usar la función de regulación de los Smart fan de tres pines (ventiladores de la caja).

Dice que él antes de comprar este modelo así tal cual, miraría en el mercado de segunda mano de nuestra zona, vería precios de modelos de marca y ya si ninguno de los anteriores nos encaja, pues ya aquí en AliExpress por menos de 100 euros tenemos una de estas.

En una escala de 1 a 10, califica esta placa base con un 8 debido a sus limitaciones de regulación de voltaje y diseño de PCI Express.

Ver Huananzhi B660M ITX en AliExpress

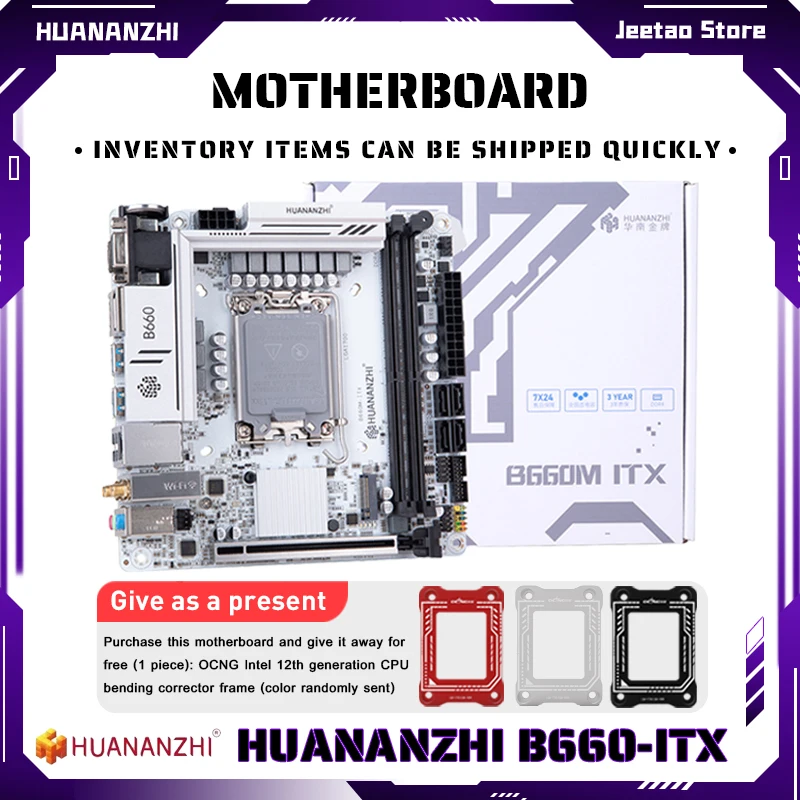

HUANANZHI-placa base B660M-ITX para ordenador de escritorio, MINI placa base DDR4 de doble canal, compatible con Core 12/13 generación i3/i5/i7

113,95
79,76
 out of stock
Aliexpress
as of 26 de noviembre de 2024 10:29

Versión Huananzhi B660M PLUS mATX

En tamaño micro ATX y con más conectividad y expansión tenemos este modelo en esta factor de mayor tamaño de factor de forma.

huananzhi b660m vs b660m plus
Huananzhi B660M vs B660M Plus

Puestas una frente a otra se aprecia una notable diferencia tanto en la distribución de los componentes como en el diseño por ejemplo de los disipadores de los VRM y el chipset.

La B660M Plus en factor de forma mATX cuenta con unas dimensiones de 240 x 180 mm.

Dispone de un conector más para ventiladores de la caja (2 en total) y su conectividad es:

 2 * M.2 22110 NVME PCIE X4 4,0; 1 * VGA + HDMI-Compatible + DP ; 4 * USB3.2 Gen2x1;2 * USB2.0;1 * interfaz de red
Ranuras de expansión: 1 * PCI Express 5,0×16 ;1 * PCI Express 3,0 x4
Soud pista: Realtek de Audio de alta definición
Interfaz de red: 2,5G Gigabit Ethernet

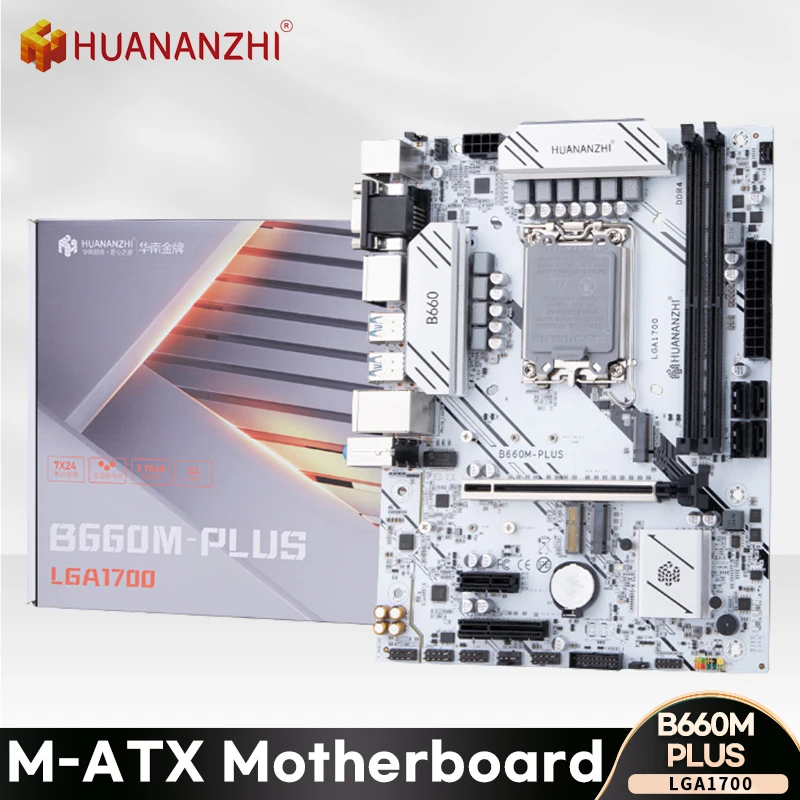

HUANANZHI-placa base de M-ATX B660M PLUS, compatible con 12 13 Gen DDR4 ( Intel LGA 1700 CPU 12100F/12400F/12490F/12600F/12700F/13600F)

141,69
89,26
 out of stock
Aliexpress
as of 26 de noviembre de 2024 10:29
