Actualizar un procesador 771 en socket 775

Un compañero del Canal Xeon Telegram España, Alberto de Frutos (@Alb_Fru), nos explica como actualizar un procesador 771 en socket 775.

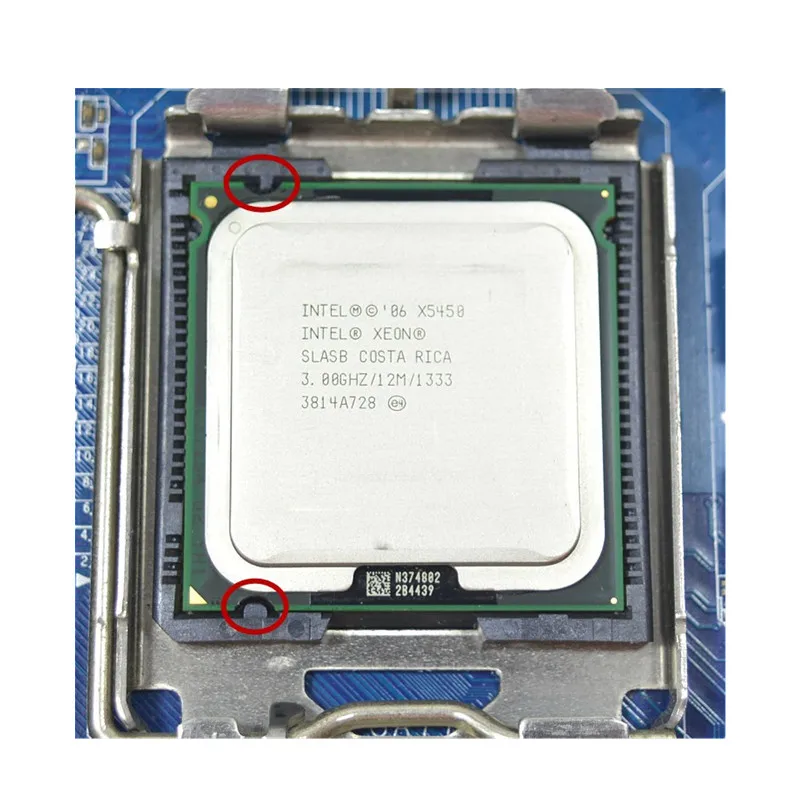

Procesador Intel Xeon X5450 3,0 GHz 12MB 1333MHz CPU funciona en la placa base LGA775

9,49€

disponible

Ver en AliExpress

Aliexpress

Y así poder utilizar por un lado nuestra placas de escritorio 775 y por otro utilizar estos económicos Xeon, más bien casi regalados. Este que se muestra en AliExpress ya está modificado.

Intel_Xeon_E5450 con modificacion para socket 775

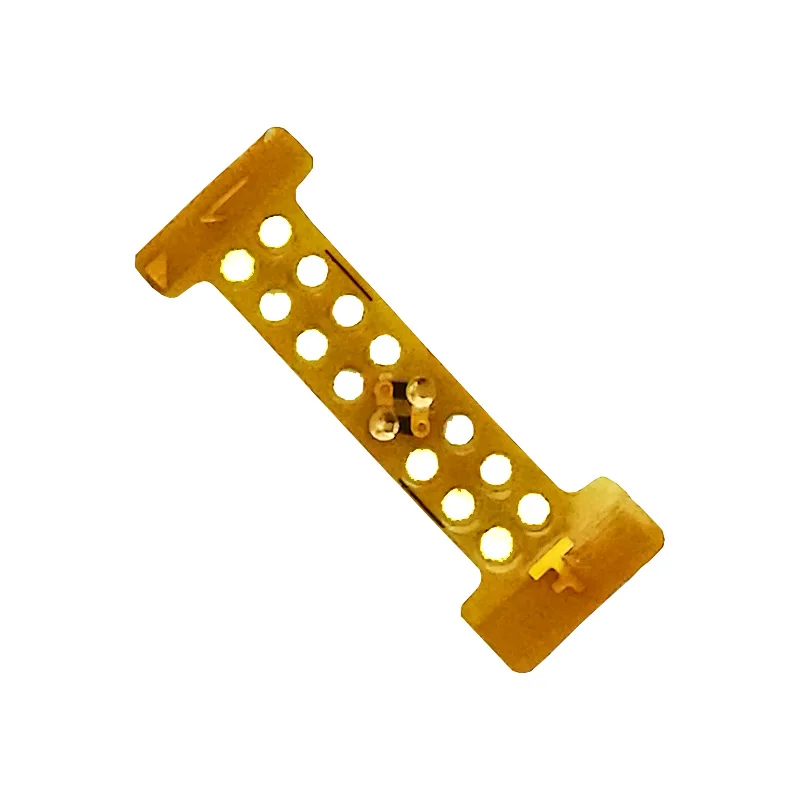

Adaptador 771 de 1 pieza para INTEL XEON, adaptador de 771 a 775, para E5450, X5460, e5430,...

2,40€

out of stock

Ver en AliExpress

Aliexpress

En primer lugar, aunque se puede comprar un procesador Xeon para socket 771 y de forma casera hacer las muescas y posicionar los stickers necesarios, te recomiendo comprarlo con la modificación ya hecha. Te ahorrarás algún problema.

También comprueba que el chipset de tu placa soporta los Xeon.

¿Qué chipsets son compatibles?

En este artículo hablamos de:

Chipset	Series 5000	Series 3000	45nm	65nm
P45, P43, P35, P31, P965 G45, G43, G41, G35, G33, G31 nForce 790i, 780i, 740i, 630i GeForce 9400, 9300	Sí	Sí	Sí	Sí
Q45, Q43, Q35, Q33 X48, X38	No	Sí	Sí	Sí
nForce 680i and 650i	Sí	Sí	?	Sí

Dentro de la gama Xeon para socket 771 compatible con socket 775 tenemos:

En 65 nm las series 51xx en dual core y los 53xx en quad core.
En 45nm, las 52xx y 54xx respectivamente.

Aconsejamos decantarnos por la serie 54xx ya que frente a la 53xx obtendremos para un mismo TDP una mayor frecuencia, 12 megas de caché vs 8 y ganaremos los juegos de instrucciones SSE 4.1 de forma nativa.

Procesadores Xeon más interesantes para 775

Los más interesantes por tanto son los X54xx (equivalen a Q9550 y superiores).

Los serie E. Nomenclatura E5450, por ejemplo.
Los serie L. L5450, sería el mismo que el E pero de bajo consumo.
Los serie X. X5450, sería el mismo que el E pero “alto” consumo. Ojo, estos son más baratos pero debes asegurarte que tu placa admite un TDP >= 120W y no se va a poner como las luces de un árbol de navidad compradas de oferta en todo a 100. Fundida.

Una vez que ya has elegido procesador Xeon, lo más probable es que lo montes en tu placa y no funcione.

Esto es porque la BIOS del sistema no sabe “dialogar” con el procesador. No lo reconoce.

Para ello, tendrás que insertar los microcódigos correspondientes.

Identificación del procesador Xeon 771

Pasos a seguir.

Identifica tu procesador. Lo primero que tienes que conocer, es su S-SPEC. En nuestro caso, SLASB

procesador xeon x5450 para socket 775 — Xeon X5450 utilizado para placas con socket 775

Ahora nos vamos de excursión a conocer su CPUID. Personalmente, los busco en cpu-world.com.

Pon tu S-SPEC y pulsa “GO”

Te llevará aquí:

Pulsas en tu S-SPEC (SLASB en el ejemplo).

Y ya por fin nos da nuestro CPUID, en nuestro caso, 10676h. Apunta bien este dato. Identificará los microcódigos que corresponde a tu procesador Xeon.

Backup de la BIOS y grabación con AFUWIN

Ahora ya toca insertar en la BIOS los nuevos microcódigos. Para esto actualiza la BIOS de tu placa a la última versión. Si no la consigues o ya la tienes, pasaremos a insertarlos. Yo he realizado el proceso en una máquina con Windows y desde Windows, sin arrancable y con BIOS AMI. Para otros fabricantes, consultar.
- Para leer, hacer backup y grabar la BIOS, he utilizado AFUWIN.
- Para insertar los microcódigos, he utilizado MMTOOL.
- Para los microcódigos, adjunto los que he encontrado. Por tener más microcódigos de los necesarios, no pasa nada. Hay algunos sobrantes y otros indispensables, mi consejo es que añadas todas las variantes de tu procesador, es inocuo.
Abrimos AFUWIN. Siempre ejecutando como administrador

Procedemos a hacer backup de la BIOS.

Pulsamos en Save, le damos un nombre y a guardar.

Sabremos que ha terminado cuando en “Stage” aparezca “Done”.

Ahora podemos darle a Exit e ir al siguiente paso.

Cargar microcódigos Xeon 771 en la BIOS

En la carpeta que hayamos creado para dejar los microcódigos a insertar, comprobamos que están. En el caso del X5450M, tiene una litografía de 45 nm, en la carpeta de microcódigos tenemos para 45 nm (7 microcódigos) y para procesadores de 65 nm (10 microcódigos).
- Dentro de estos microcódigos, observamos los que que contienen la identificación de nuestro modelo de Xeon, siendo el 10676h.

Vemos en la lista que hay cuatro microcódigos que contienen «10676«

Y abrimos MMTOOL, como administrador. Pulsamos en Load ROM.

Y seleccionamos la que hemos guardado.

Vamos a la pestaña CPU PATCH.

cpu patch para introducir codigos bios xeon socket 771

Y ahora es cuando vamos a insertar los microcódigos. Si tenemos más de uno para nuestro procesador, en el ejemplo, 4, iremos 4 veces a Browse, lo seleccionamos y posteriormente le damos a Apply. Si metemos la pata e intentamos escribir dos veces el mismo, nos dirá que ya existe, así que poco miedo.

Una vez, repito, haciendo Browse y Apply en todos los microcodes de nuestro micro, pulsamos en Save ROM as… y le damos un nuevo nombre. con esto tendremos la BIOS original que habremos respaldado por si las moscas y la que vamos a insertar con los microcodes. Ya casi estamos.

Volvemos a abrir como administrador AFUWIN, pero esta vez le damos a Open y seleccionamos nuestra ROM.

Vamos a la pestaña Setup y marcamos la casilla Program All Blocks.

Después pasamos a la pestaña Progress para ver cuándo acaba y le damos a Flash. Poner una vela a la deidad, santoral o cualesquiera que sea tu elección para que no se vaya la luz durante el proceso (son unos segundos).

Proceso final para actualizar un procesador 771 en socket 775 correctamente

Nuestro proceso SW ya está acabado, vamos a apagar el equipo. Ahora seguiremos tocando la BIOS. Se recomiendan dos cosas,
1. Hacer un clear CMOS (no es indispensable pero sí recomendable cuando agregamos nuevos microcódigos, hazlo)
2. Entrar a la BIOS después del clear CMOS y hacer un Load Defaults. Posteriormente ya la dejarás a tu gusto.
3. Quitamos e instalamos el nuevo procesador. Ponle pasta térmica nueva -si te has lanzado a la aventura y no tienes, haz un apaño con pasta de dientes (no es coña) y compra la pasta térmica-. Aprovecha ya de paso a limpiar el disipador, desmontar el ventilador y limpiar las aspas por fuera y por dentro, que hay pelusilla como ombliguera.

Arrancamos con el nuevo procesador. Si todo ha ido bien, se iniciará nuestro sistema operativo favorito y usando, por ejemplo, CPU-Z o HWinfo te aparecerá algo así:
