Equipo con Jingyue x99 Titanium D3, Xeon 2666v3, 64GB DDR3 Quad Channel, Sappphire RX 580 4GB
Vamos con el segundo montaje con esta super placa, la Jingyue Titanium D3, para mi una de las más interesantes para x99 con DDR3, incluso más que la mítica Huananzhi x99 TF, veamos si es merecido competidor y si se queda por atrás o la adelanta.
Precio PVP de los componentes a 30 de octubres de 2022, como comenté en el primer equipo con la Machinist G7, con componentes que he ido comprando con el paso del tiempo para montaje de prueba, test y review y venderlo, no están usados más que los componentes que incorpore de AliExpress usados.
El ordenador está puesto en WallaPop por 650€, precio negociable y si te interesa se puede quitar algún componente, cambiar o añadir, como por ejemplo un disco duro de 3,5″ de 2 TB o quizás quieres aprovechar estas 64 GB DDR3 en Quad Channel con un 2696v3?. Consúltame y lo vemos.

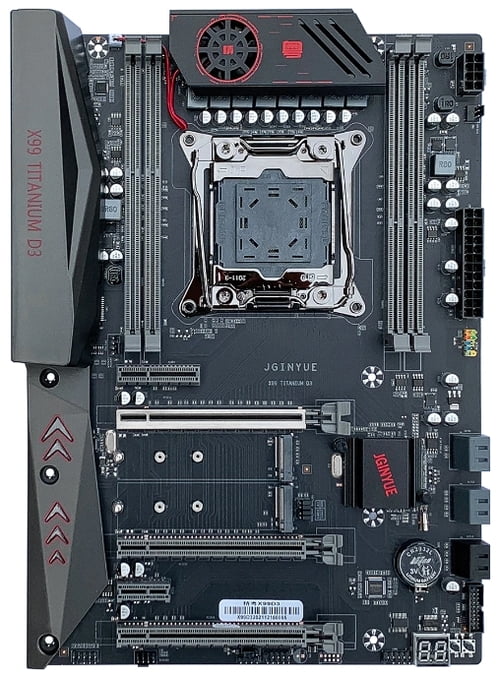

Jingyue x99 Titanium D3 para DDR3 y procesadores compatibles
Preciosa placa y con acabados excelentes, una maravilla de placa que en estos momentos está casi agotada para comprarla sola, encontrándose más fácilmente en combos.

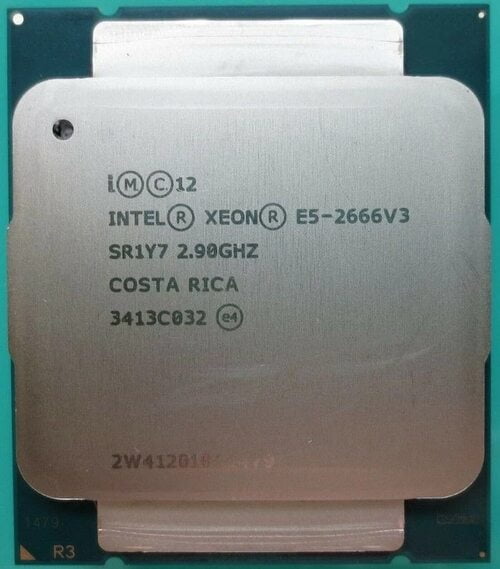

Procesador Xeon E5 2666V3 de 135W y compatible DDR3
El procesador elegido para este equipo es un Xeon 2666v3 que es compatible con DDR3 además de DDR4. La peculiaridad de este micro de 10 núcleos y 20 hilos, es que tiene una frecuencia turbo de 3,5GHz, lo que lo hace muy interesante para juegos.
Este procesador por oferta y demanda se está situando en la horquilla de 50 €, la verdad es que por sus características a 35 € que ha estado costando era demasiado barato.
Como hemos comentado, gracias a sus 3,5 GHz es un modelo interesante para gaming, como lo pueden ser también el 2640v3, 2678v3/2680v3, 2697v3 como más destacados y por arrancar unos frames en su gama baja / media / alta a otros modelos.
Ventajas y desventajas del equipo con un 2666v3
Este equipo lo he montado como si fuera para mi, ¿con que requisitos?:
Un procesador que me llene y colme por sus características, 3,5GHz de TBU y 10 núcleos lo es y si es económico, mejor, es la gracia y la magia de los Xeon, bueno, bonito y barato.
Cooler de calidad, silencioso y con control del ARGB al gusto.
Mucha RAM (64 GB) en Quad Channel, que aunque no le de uso, todo cuenta y la DDR3 tiene mejor latencia que la DDR4, por lo que se obtiene mejor respuesta.
Placa base de calidad y todo terreno (Jingyue D3) con posibilidades de expansión a cualquier modelo de la gama v3 y v4.
Disco NVME de alta transferencia (3500MB/s).
Gráfica decente para gaming como la RX 580 de 4 GB.
Fuente de alimentación normalilla, pero que de la talla (Enermax 700W).
Componentes gama baja:
En esta ocasión, ni se está, ni se les espera, así que desconozco que fallos o deficiencias nos sacará nuestro amigo AL2 pi-domus
Temperatura de las VRM de la Jingyue D3
Esta placa base destaca por disponer teóricamente de una de los mejores VRM en placas chinas, comportándose las temperaturas muy bien y pudiendo suministrar la energía al procesador de forma efectiva.
Las pruebas y medición con el termómetro laser que he realizado arrojan temperaturas muy buenas en stress test con este Xeon 2666v3 que es un calentón, ningún punto en la zona de las VRM ha dado más de 50ºC tras 5 minutos de prueba como veremos.
En el Open Hardware Monitor que da temperatura real de los núcleos del micro (no de los VRM, no nos confundimos) mediante los sensores de la placa base, siendo la temperatura máxima de 56º C.
También podemos observar como se comprueba que el micro tiene desbloqueado el turbo y todos los núcleos están a casi 3500 MHz.
Decibelios de la caja REV200 equipo con Jingyue D3
En este equipo con 5 ventiladores RGB que trae la caja, más el del Cooler de la CPU, más los dos de la gráfica, dan un resultado que me parece aceptable, yo es que soy de pocos ventiladores y silencio sepulcral.
39 decibelios Sharkoon REV200
Tengamos en cuenta que este es un equipo todo terreno también orientado a gaming, por lo que el ruido de los ventiladores en esta ocasión se aprecia frente a otros equipos de ofimática, no obstante siempre se pueden ajustar la velocidad de los ventiladores de la caja por software para reducir notablemente el ruido.
En el equipo 1 teníamos 43,4 decibelios, ambos se miden con la caja cerrada (el cristal templado) y a poco centímetros de distancia (10-15 cm).
Flashear BIOS Jingyue x99 Titanium D3 con TBU
Tras hacer unos test básicos para comparar, flashee la BIOS con la que viene en la review de la placa que he comentado de mi otro artículo.
Con AFUDOS solo es coger el pendrive que tengo ya montado con Rufus exclusivamente para esto (de 1 GB que hoy en día para que otra cosa puede valer) y en cero como tengo la BIOS flasheada con desbloqueo del turbo y -60 mV de undervolting.
Rendimiento general del equipo y por componentes
Hacemos unos test para medir el rendimiento general del equipo y por componentes, empezamos con mi favorito.
Con Performance Test 10
Performance Test lo utilizo para medir el rendimiento de todos los componentes de los equipos que pruebo
A la izquierda tenemos el rendimiento con la BIOS de stock y la derecha con la BIOS modificada con desbloqueo del Turbo y undervoling de -60 mV.
El incremento de velocidad es de:
En el procesador (CPU Mark, con 16281,8 puntos con TBU), incremento 7,18%
El rendimiento general del equipo con 5759,0 puntos con TBU, es de 3,05%
La puntuación de CPU del equipo 1 (2673v3) es de 17059 puntos, por lo que aquel es más potente.
Winaero, antiguo benchamark de Windows
Winaero es un test que se simula aquel test de rendimiento que incorporaba Windows 8 y anteriores.
Puestos ya que realicé una prueba con el equipo 1, que dio un resultado de 4522 puntos, veamos que nos da este con el Xeon 2666v3 y resto de componentes que se miden (gráfica, disco almacenamiento, memoria, etc).
Realizado test que dura más de 20 minutos, nos da una puntuación de 5153 puntos, lo que supone un incremento del 13,95%.
Crystal Disk Mark rendimiento disco NVME
El disco elegido es un NVME de Western Digital de gama alta para M.2 protocolo PCI 3.0, que es el SN 750 versión Black Edtion con disipador incorporada.
El rendimiento y la fiabilidad de este modelo es muy buena, comparada a la de los Samsung.
Test de memoria con Aida64
Para medir la velocidad en lectura y escritura de la memoria RAM, recurrimos al AIDA64, opción Benchmark memory & caché.
Los resultados son con la configuración de stock de la memoria sin haber ajustado tiempos y latencia en la BIOS, aún así este modelo de 4×16 GB de RAM ECC tiene una configuración por defecto de 13-13-13-13 CR21 y ya da una latencia de menos de 80 ns, lo que es muy buen resultado. Ya lo bajaré en otras pruebas que realice para una configuración final.
Cinebench R23 para rendimiento de render en mononúcleo y multinúcleo
Cinebench R23 es todo un clásico a la hora de medir el rendimiento en multinúcleo de un procesador.
Tenemos a la izquierda el rendimiento sin el TBU (hack del turbo) y a la derecha los valores con TBU en mononúcleo, multinúcleo sin TBU y TBU, siendo:
Mononúcleo: 837 puntos
Multinúcleo sin TBU: 8910 puntos
Multinúcleo con TBU: 10107 puntos
El incremento en el rendimiento en multinúcleo con TBU es de 13,43%, lo que demuestra lo maravilloso que es desbloquear el turbo, algo que aporta muchas ventajas y ningún inconveniente si la placa tiene buenos VRM

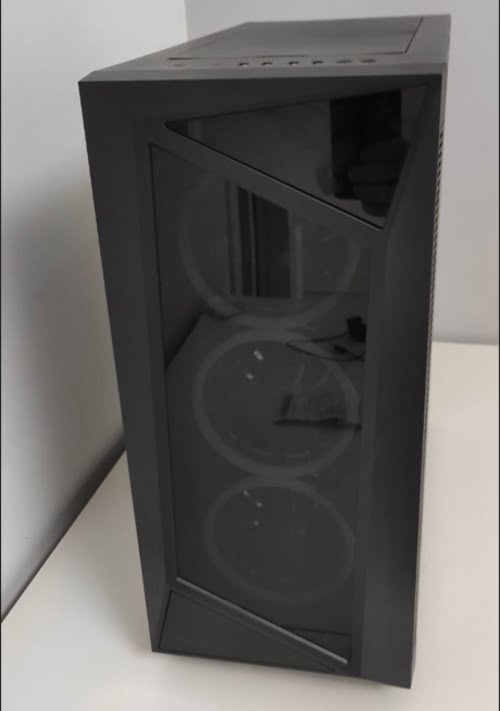

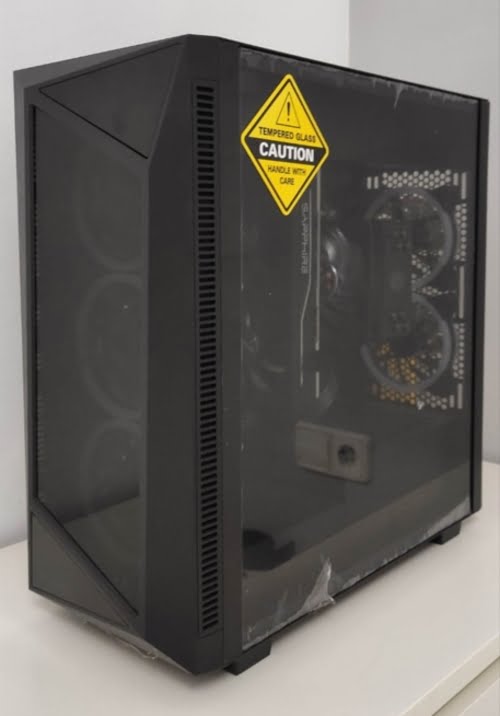

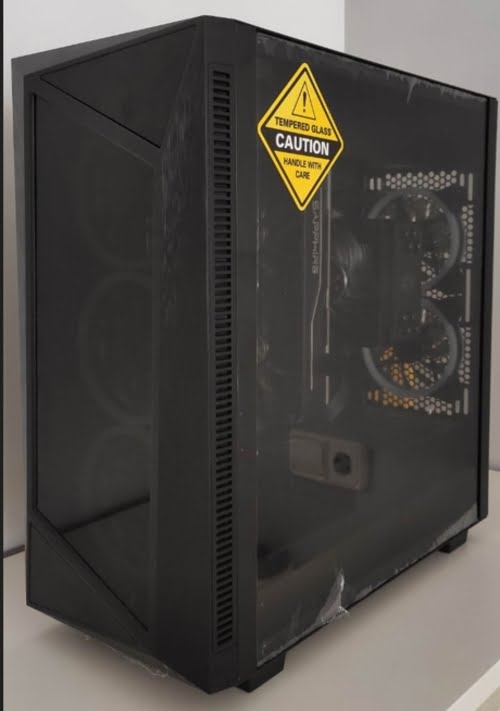

Caja Sharkoon REV 200
Equipo arrancado con AA en el display de códigos (todo OK) y tarjeta en vertical.
Parte superior con conectores placa base
Sobre la Sharkoon REV200, una caja con controladora ARGB y 5 ventiladores de serie.
Orientada en vertical en lugar de horizontal, la hace distinta a lo que solemos ver, así, las conexiones se encuentran en la parte superior. Lleva su tapadera que queda todo oculto hasta que te haga falta y con solo levantarla tienes acceso a todo el habitáculo que se ve en la imagen. Los cables pasan por la parte trasero, habiendo una goma de paso para que quede todo más estético.
La controladora ARGB incorporada y conectada al botón reset del panel delantero de la caja, permite muchos efectos para todos los gustos y colores. A destacar también que en el panel delantero incorpora 2 puertos USB 2.0 y otros 2 USB 3.0, lo digo porque te sueles encontrar muchos otros modelos con un solo puerto.
Resultado final y opinión equipo Xeon 2666v3 con Jingyue Titanium D3
El equipo resulta interesante al poder abarcar cualquier tarea para el uso que se tenga pensado.
Por otra parte es ampliable por ejemplo, cambiando el procesador por un 2696v3 de 18 núcleos y 36 hilos que también es compatible con DDR3, que tengo pensado comprar este mes de noviembre para probar.
Respecto a si por este dinero es competitivo un ordenador como éste comparador con uno de una plataforma actual, pues es algo discutible, yo particularmente es que I ❤️ Xeon y no soy imparcial, jajaja. Espero os haya gustado la review y ahora a probarlo un poco más para ver este 2666v3 que tenía mucha curiosidad la verdad.
