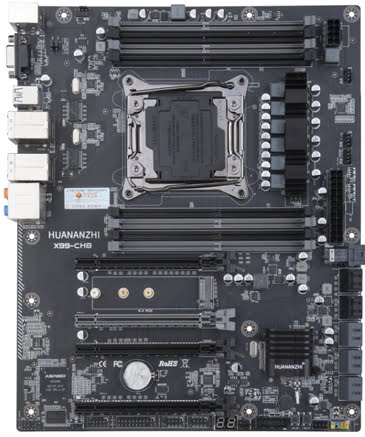

Esta placa de finales de 2021 destaca por un diseño diferente al estándar de placas chinas y otros detalles como:
Disponer de salida de video (si bien es básica).
Cuatro ranuras PCI x16, si bien no se sabe si soportarÃa 4 gráficas.
2 puertos U.2 socket, que la mayorÃa de usuarios desconocemos.
VRM a la derecha del socket en lugar de la parte superior.
Pequeño disipador de los VRM
4 conectores de 4 pines para ventiladores de la caja, cuando incluso la F8 no tiene ni uno.
2 puertos LAN al estilo de las placas duales.
Miyconst en su video comenta que serÃa una placa destinada a minerÃa de criptomonedas como Chia.
MODELO
Huananzhi CH8
Socket
LGA 2011-3
Chipset
C612
Procesadores compatibles
Xeon E5 V3 y V4 e Intel 5ª y 6ª generación
RAM compatible
8 x DDR4 DIMM ECC y soporte de memoria no ECC
TecnologÃa memoria
Quad Channel
Ranuras de expansión
4 PCI x16 (1 x PCI-e 3.0 x16 + 2 x PCI-e 3.0 x8 y 1 PCI-e 2.0 x 4)
Conectores
6 x SATA 3.0 (GB/s)+ 4 x SATA 2.0 y 1 x M.2 (NVME 3Gen x4) + 2 x U2
Conectores de ventilador
4 x ventilador de 4 pines + el de CPU.
Puertos
2 x PS / 2x USB 3.0 y 4x USB 2.0, 1 x Audio 7.1, 2 x LAN y 1 x VGA
Memoria máximas soportada
256 GB
Factor de forma y dimensiones
ATX, 300 x 240 mm.
Puertos U2 socket, que son
En este artículo hablamos de:
Esta placas dispone de dos puertos que al menos los usuarios de placas chinas no estamos familiarizados.
En el video de Miycont muestras los puertos U2.
Los puertos U2 permiten conectar discos SSD con interfaz PCI Express, compatibles con los discos duros mecánicos (HDD) de 2´5 y 3´5″ y poder enchufarlos y desenchufarlos en caliente.
Curiosamente este estándar que es de 2011 nació de la generación de Intel Broadweell-E, vamos, los Xeon V4.
En definitiva, el puerto U.2 serÃa equiparable a un M.2 y muy superior a los SATA EXPRESS.
Video con aspectos básicos sobre la CH8
Miyconst comenta en este vÃdeo, a partir del minuto 8´20″ comentarios a primera vista sobre esta placas que aún no ha hecho review probándola. En un video que te pongo más adelante ya la ha probado.
Estaremos atentos a nuevos vÃdeos para poder conocer en profundidad los pros y los contras de esta extraña placa, que como ya hemos visto, no encaja en usos para un usuario todo terreno y más bien serÃa para uso como servidor o minado de cryptos..
Configuración en SLI
Este modelo admite configurar dos gráficas en SLI como muestra este breve video de menos de 1 minuto.
En CPU-Z muesta el desplegable con una u otra gráfica.
Comenta que pasó dos dÃas realizando pruebas en esta placa CH8 de servidor.
Dice que le un proveedor de Polonia le suministró la placa para probarla y ya la ha devuelto, que no le patrocinó. Comenta que el vendedor suministra BIOS modificada a sus compradores, y para otros bajo pago.
Comenta que de las 4 ranuras PCI-e x16, solo las tres negras están conectadas a la CPU y la gris al chipset.
Los PCI-e el primero es de tipo x16, los otros dos negro x8 y el gris que está en segundo lugar x4.
Los VRM disponen de 6 fases de alimentación en lugar de 3 con duplicador. Comenta que con su E5 2690V3 no le ha puesto Turbo Boost porque se sobrecalientan (los VRM) y no lo soporta. La temperatura sin TBU son 75ºC que es adecuada, en caso de hackear el turbo, habrÃa que añadir ventilación adicional a los VRM.
Cada fase cuenta con dos mosfet, uno con 75 amperios y el otro con 50. Comenta que en caso de calentarse, el rendimiento se reduce.
Informa que de los cinco conectores de ventilador, solo pudo ajustar dos. El CPU y el SYSFAN1, los otros no a pesar de ser de 4 pines PWM.
En la prueba realizada con dos gráficas conectadas en SLI (dos GTX 960) funcionan perfectamente.
En todo caso y si se busca una placa de servidor de un solo procesador, si serÃa buena opción al poder montar un Xeon V4 con menor consumo y al que no se le ha de hacer TBU (porque no se puede, vamos).

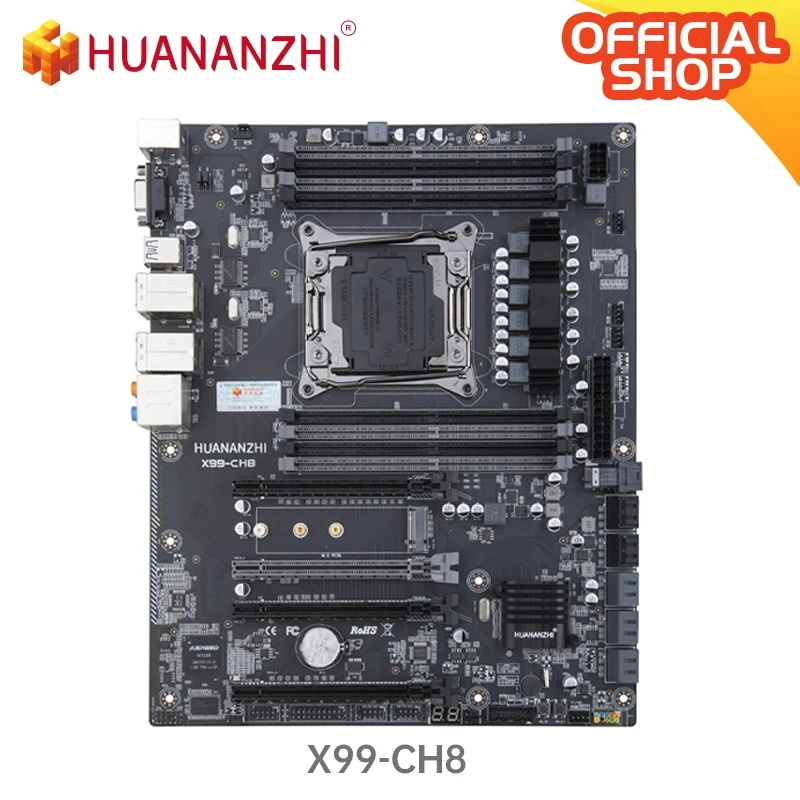

HUANANZHI-placa base X99 CH8 X99, Intel XEON E5 LGA2011-3, todas las Series DDR4 RECC, memoria de NON-ECC NVME USB3.0, estación de trabajo de servidor ATX
4 comentarios en «Huananzhi CH8, esa extraña X99 china»
Hola,
La placa es una maravilla. Funciona perfectamente. Se puede comprar en Aliexpress por un precio muy asequible. Lo uso con un E5-2696 v3.
No he probado 4 GPUs pero si que probe con 2 y funcionaba correctamente.
Uno de las ranuras PCIE es 2.0 (tiene un color diferente).
El hecho de que la placa muestre los post codes ayuda mucho cuando lo estás configurando al instalarlo.
En el manual dicen que hay puertos SSATA3. Esto creo que significa Secondary SATA3. Intuyo que esto no significa realmente nada a nivel de tipo de puerto sino de como estan estos puertos conectados en la placa al resto de componentes.
No he probado el puerto U.2 porque no tengo ningun disco que pueda usarlo (que yo conozca). Que tipo de discos se pueden beneficiar de esto?
Los ventiladores se pueden regular en función de la temperatura a trabes de la configuración de la BIOS para que no hagan tanto ruido, ya que tiene 5 conectores de 4 pines. En la bios puedes configurar 5 temperaturas y sus respectivos % de potencia en los ventiladores siendo la quinta temperatura siempre asignada al 100% (modo critico).
No tiene puerto de USB tipo E, pero se puede solucionar con adaptadores o con una placa PCIE que incluya estos puertos.
El conector para memoria M.2 NVME está justo debajo de donde se sienta una GPU. Si se quiere usar un disipador tiene que ser fino como este a continuación: https://s.click.aliexpress.com/e/_AFQt6V
La placa es compatible con Windows.
No la he probado con linux pero la estoy probando con Proxmox v7. La instalacion con Proxmox fue muy simple y funciona bien.
Es verdad… en su dÃa no lo sabia todavÃa.
La placa funciona correctamente para virtualizar Mac OS Monterey con Proxmox. Yo he probado hasta 12.3.1, y la placa no me ha dado ningún problema para esto.
Hola,
La placa es una maravilla. Funciona perfectamente. Se puede comprar en Aliexpress por un precio muy asequible. Lo uso con un E5-2696 v3.
No he probado 4 GPUs pero si que probe con 2 y funcionaba correctamente.
Uno de las ranuras PCIE es 2.0 (tiene un color diferente).
El hecho de que la placa muestre los post codes ayuda mucho cuando lo estás configurando al instalarlo.
En el manual dicen que hay puertos SSATA3. Esto creo que significa Secondary SATA3. Intuyo que esto no significa realmente nada a nivel de tipo de puerto sino de como estan estos puertos conectados en la placa al resto de componentes.
No he probado el puerto U.2 porque no tengo ningun disco que pueda usarlo (que yo conozca). Que tipo de discos se pueden beneficiar de esto?
Los ventiladores se pueden regular en función de la temperatura a trabes de la configuración de la BIOS para que no hagan tanto ruido, ya que tiene 5 conectores de 4 pines. En la bios puedes configurar 5 temperaturas y sus respectivos % de potencia en los ventiladores siendo la quinta temperatura siempre asignada al 100% (modo critico).
No tiene puerto de USB tipo E, pero se puede solucionar con adaptadores o con una placa PCIE que incluya estos puertos.
El conector para memoria M.2 NVME está justo debajo de donde se sienta una GPU. Si se quiere usar un disipador tiene que ser fino como este a continuación: https://s.click.aliexpress.com/e/_AFQt6V
También tiene puerto para TPM. Desconozco si 1.2 o 2.0 aunque imagino que será 2.0. En el manual no indican nada del módulo y en su web no indican que modulo es compatible con la placa.
La placa es compatible con Windows.
No la he probado con linux pero la estoy probando con Proxmox v7. La instalacion con Proxmox fue muy simple y funciona bien.
Saludos
Gracias por compartir tu experiencia con esta placa bastante desconocida por la comunidad, seguro que le es de mucha utilidad a algún otro usuario que esté interesado.
Lo del puerto TPM no lo conocÃa ni lo vi en el vÃdeo, muy curioso.
Salu2
De hecho proxmox es linux XD
Es verdad… en su dÃa no lo sabia todavÃa.
La placa funciona correctamente para virtualizar Mac OS Monterey con Proxmox. Yo he probado hasta 12.3.1, y la placa no me ha dado ningún problema para esto.
