Huananzhi F8D PLUS Dual, la placa mas top en duales Xeon x99
Vamos con esta placa Huananzhi X99 F8D PLUS Dual para la plataforma x99, con la que podrás montar un auténtico work station con cualquiera de los procesadores Xeon v3 y v4 (a excepción de alguno de la clase 16xx, ya que entonces solo admitiría montar un procesador, claro).
Este modelo lleva desde verano de 2022, en Xeon-e4550.ru se ve que hicieron en algún momento review. Se agradece enormemente esta fuente de información muy fidedigna, que es una de mis referencias, pero por lo general no es solo limitarse a copiar info, hay que contrastar datos, en este caso me diferían varios como es el tamaño de memoria soportada y las dimensiones, que había visto en otras fuentes que era de 512GB de memoria total soportada (8x64GB), así como otra medida así consta en la ficha de la F8D PLUS en la web oficial de Huananzhi que si que coincide con la de Xeon-5450.

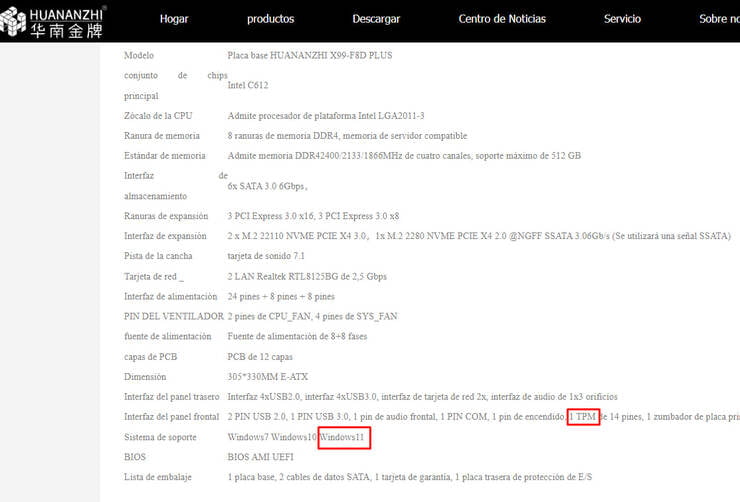

Por cierto, no continuar escribiendo sobre la F8D PLUS sin decir que se ve que han sacado una revisión del modelo, y no se si aquí la novedad que he detectado de chip TPM (compatibilidad con Windows 11) o vendría en la primera versión de la F8D PLUS. La imagen inferior es de la web de Huananzhi, a la que le he puesto yo el texto, te dejo enlace de la foto origina para ampliar si quieres ver más detalle.
No obstante, y aún pese a ese chip TPM que sería 2.0, otro requisito de compatibilidad con Windows 11 sería soportar SECURE BOOT en la BIOS, cosa que ya se ha visto en algunas BIOS como las de la F8 y por último, que los Xeon estuvieran en la lista de procesadores soportados en Windows 11, que no es el caso.
Con este video en vietnamita, puedes traducirlo, se ven claramente las diferencias físicas y ubicación de los elementos, que difieren en gran medida, puesto que la F8D PLUS es de mayor tamaño en vertical, y las ranuras de memoria y zócalos del socket, cambian también a esa disposición vertical.
Respecto a esto último, puedes observar que ahora los socket están más pegados a los slot de memoria, por lo que más de uno se puede encontrar que el ventilador (Cooler) le tropiece.
Review F8D vs F8D PLUS
En la ficha de la placa en la Web de Huananzhi figura la comparativa de la F8D vs F8D PLUS en cuanto a diferencias de conectividad y características como vemos en la siguiente imagen.
Otra de las diferencias de relevancia entre la F8D y F8D PLUS, sería el sistema de alimentación que en la PLUS es mejor, además de contar con refrigeración activa en los VRM.
Fases de alimentación y VRM de la F8D PLUS
En la descripción del producto, el sistema de alimentación estaría compuesto de 16 fases (2 de 8 duplicadas). Según Xeon-e5445, el subsistema de potencia de cada procesador estaría representado por 4 fases con duplicadores (8 fases virtuales) con mosfet UP1961S (x4), 8 mosfets SM4508NHKP (48A\6.8mΩ) instalados en para el socket superior y 16 mosfets SM4503NHKP (80A\3mΩ) para el inferior.
Ese mayor tamaño le permite tener 6 slot PCIe en lugar de 3 de la anterior F8D.
Conectividad Huananzhi F8D Plus
Modelo
Huananzhi F8D Plus Lottboard
Socket
Soporte de procesadores Intel 2011-3 (x2)
Chipset
C612
Memoria
8 slot DDR4 ECC y NO ECC, capacidad de memoria máxima 8x64GB (512GB)
Estándar de memoria
Admite doble Quad Channel DDR4 1866/2133/2400MHz
SATA Inderface
6 SATA 3.0 y 4 SATA 2.0
Puertos
4 x USB 2.0 4 x USB 3.0 2 x Tarjeta Ethernet Gigabit Interfaz de audio de 6 clavijas 3.5 mm Puerto TPM
Ranuras de expansión
6 x PCI Express (siendo 3 x16 y 3 x8) 2 x M.2 NVME PCIE 3.0 x4 1 x M.2 ngff SSATA
Otros conectores
Botón enncedido/apagado, botón reset, zumbador y display de códigos
Audio
7.1
Interfaz de red
Gigabit Ethernet Realtek RTL8125BG 2.5Gbps LAN
Interfaz de potencia
24pin 8 + 8 fases
Capa de PCB
12 capas PCB, 12 fases Fuente de alimentación
Dimensión
305*330 mm E-ATX
BIOS Huananzhi F8D PLUS oficial y BIOS MOD
Os dejo la BIOS oficial de la F8D PLUS que podéis encontrar en la web oficial, es de septiembre de 2022.
31 comentarios en «Huananzhi F8D PLUS Dual, la placa mas top en duales Xeon x99»
Muy buenas!
Gracias a vosotros he redescubierto el mundo de los Xeon. Siempre había pensado que eran procesadores para servidores o workstations de coste elevado, algo poco accesible.
Después de darle muchas vueltas y tener muchos debates internos, me decidí a montar un dual Xeon en la F8D Plus. Al principio tuve algo de miedo ya que no encontraba demasiada información, pero me aventuré y ahora tengo esta maravillosa placa con dos 2696 v3 y 128 GBs de RAM. Una bestia de 36 cores y 72 hilos. Con la ayuda de vuestro post de S3 Turbo Tool me creé mi propia BIOS con TBU y undervolting -50/-50. Se que son valores conservadores, pero tras brickear la placa y pelearme lo indecible con el programador externo, decidí comenzar las pruebas con algo seguro. En un futuro ya experimentaré a aumentarle el undervolting y quien sabe… lo mismo empiezo a trabajar en overclocking.
Respecto al rendimiento, hay una cosa que me crispa un poco, y es que en Cinebench R23, he pasado de unos 26000 a 27000 al aplicar TBU, pero esperaba un incremento relativamente mayor al incrementar en aproximadamente 0.6GHz la frecuencia de cada núcleo. Por otro lado, todos los cores del socket #0 se ponen a 3.3GHz cuando está al 100%, pero los del socket #1 se quedan en 3.2GHz, no entiendo esa diferencia del todo. Cuando no tenía el TBU, todos los cores de ambos sockets iban a 2.8GHz.
Solo quería compartir mi experiencia con vosotros y daros las gracias por la labor divulgativa que hacéis del mundo Xeon.
PD: Si alguien está interesado en la BIOS modificada para esta placa, la puedo compartir encantado ya que no la he encontrado por ningún otro sitio
Gracias Apogeo por comentar tu experiencia, me alegro haber contribuido al descubrimiento del mundo Xeon que tanto sigue dando de así a día de hoy.
Por lo que comentas no se finalmente el problema que tuviste con el desbloqueo del turbo, como comentas, una opción es hacerse con una BIOS ya modificada y solo es flashearla con AFUDOS. Gracias por ofrecer la tuya, me la puedes enviar si quieres a [email protected]
Respecto a lo que comentas de overclocking, estos procesadores no lo admiten, solo son los de la serie 16xxV1, V2 y V3 y los de ingeniería de la serie V4. Además en las placas duales llegado el caso, tampoco se podría y por último y ya que estoy solo se puede en placas con chipset de servidor (C612), que en tu caso si cumple.
Sobre el problemas de frecuencia turbo, yo probaría otra BIOS modificada, he echado un vistazo por ver si localizaba alguna pero no he encontrado nada, lo siento.
Salu2
Hola Apogeo y SuPeR WoNo, justo estaba aprovechando el 11.11 para hacerme con esta placa y aprovechar que los procesadores xeon estan mucho mas baratos, estaba entre el 2696v3 o alguno de v4 como el Xeon E5 2697AV4 que tenia precio similar, ya se que los v4 no se le puede sacar el TB pero como habia poca info sobre la placa preferí irme por llegar e instalar pero ahora que veo tu post creo que me voy a ir por el primero, si quieres compartir tu bios con el mundo dejala en github. Ahora eso de los 3.3 GHz creo que va por el silicio, yo tengo una F8 con un 2698v3 y con el TB dejo todos proce en 3.3 GHZ, pero me muevo un poco 50/70 y se va todo a negro y en 50/50 estable. Ahora que son 2 procesadores es mejor quedare estable por que independiente que sean iguales entra la loteria del silicio. Tambien lo que quiero es comprar un par de ram de 64GB a 2400 que es máximo que soporta la placa, yo se que los v3 soportan 2133 pero como el precio es practicamente igual prefiero una que soporte más GHz de manera estable.
Muy buenas FeNyX, muchas gracias por comentar y disculpa el retraso en contestar.
Ambas opciones y dependiendo del precio, son buenas.
Respecto al límite del turbo cuando está desbloqueado, esos 3,3GHz, es que hay modelos que su escalabilidad es esa y no otra. Aquí se puede ver.
Salu2
Hola Super Wono, revise y tienes razón gran articulo el de escalabilidad me sacó un par de dudas, ahora ¿sabes algo de las RAM de 64 GB si son compatibles con la f8d plus?
Si, esta placa admite hasta 8×64 GB de RAM, 512GB de RAM en total.
En estos casos es un dilema si pillas de escritorio en Amazon que si no funcionara o te diera problemas tendrías posibilidad de devolverla o pillar estos de 64GB ECC a 2133 MHz a 75€ a los que además les puedes meter cupones para rebajar el precio.
Salu2
Hola quiero intentar tambien lo del turbo hack pero mi bios al realizar la copia me da error 26 y no puedo pero en la pagina oficial esta la bios para descargar, voy a intentarlo me puedes dar algunos consejos… y si te ha funcionado bien la bios que modificaste me la puedes facilitar para la placa ANANZHI F8D Plus yo tengo con 2696v3 mi correo es [email protected]
Voy a pedir la BIOS de la F8D plus y la dejo en su review. Ya te la envío y te aviso.
Salu2
Estimado, yo estoy pensando en emprender el mismo proceso, y la verdad estoy un poco asustado. Te agradecería mucho me pudieras proporcionar esa bios y guiarme un poco. Muchas gracias de antemano. Quedo atento.
Si, también muy bien!, será cuestión de si quieres probar…
Necesito ayuda 😅 !!! Estoy chinao , he buscado por decenas de foros y nada , nadie habla del sli en placas chinas , alguien sabe si se pueden montar dos 1080ti con sli hb aorus en una f8d plus de huanan ? Muchas gracias y feliz navidad a todos 😊
Si, yo diría que si puedes usar SLI en placas chinas. No estoy muy al tanto pero es algo que comentan los usuarios y se ve en videos como este.
muchas gracias por la info , ahora la cosa sera ver si las vrm soportan dos 2699v4 y dos 1080ti , esperemos q si , otra preguntita mas , hace unos meses no me deja acceder a tiendas como wuson , killsre , re store , atermiter , cpu store , cpu tp store y huananzhi oficial , me pone o que estan de vacaciones , o no hay productos disponibles o directamente me dicen que no estan disponibles en mi pais ( españa ) esto se debe a algun bloqueo europeo ? porque si cambio la ubicacion a uk o ita si me deja ver y comprar , ha probado de todo ya y nada , a alguien , mas le pasa igual ? me vendria muy bien una solucion porque quiero comprarme la x99 huanan f8d plus pero me da miedo comprar de una tienda que no sea oficial , me interesa pedirle al vendedor que me envie la ultima revision y a ser posible el chipset x99 , por el momento he encontrado una tienda que me envia la placa con el x99 chip por 180€ , la tienda se llama – HUANANZHI Franchise Store , tiene valoraciones 100% positivas , alguien mas compra por esta tienda ? muchas gracias y feliz navidad a todos

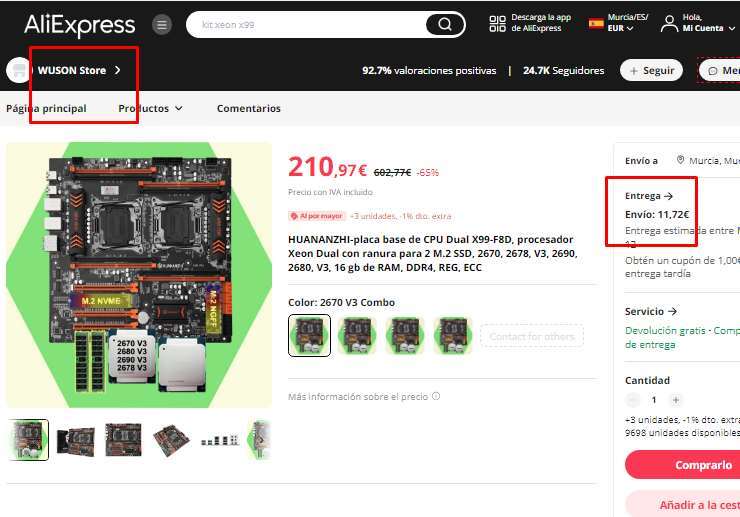

Hola Ulises, sobre lo que me comentas de las Stores, a mi me pasó con una de procesadores, me salía que no estaba disponible para España. Ahora ya si, pero añade un pequeño importe de gastos de envío (antes los envío eran gratis).
Estoy viendo la de Wuson y sería el ejemplo que te digo, si me sale, pero ahora con gastos de envío. He mirado por ejemplo Kllisre y Re-Store y si me salen para comprar y además sin gastos. No se que te puede pasar, mira a ver que aparte del idioma en español te pongas que esteé en España.
buenas , alguien sabe si la x99 f8d plus es compatible con dos 1080 ti aorus en sli con puente hb aorus ? gracias
Buenas de nuevo Ulises, te invito a que pases por el canal de Telegram Xeon España y preguntes a ver si alguien te puede orientar o comentar al respecto.
Muy buenas:
Ante todo, darte las gracias por tus posts. Me has abierto el mundo de los Xeon. Una nueva experiencia que a mi como técnico de sistemas siempre me ha encantado y gracias a ti, me has iluminado el camino.
Me pillé una Huananzhi X99 F8D Plus con 2 Xeon 2699 V4 y 128 GB DDR4 G. Skill F4-3200C16 y tengo un par de dudas:
La primera es que no consigo que la velocidad de las RAM pasen de 2400 mhz aunque en bios establezca la opción a 3200mhz.
La segunda duda y ya me temo la respuesta según he leído en tus posts es si pudiera conseguir desbloquear el TB en los micros con la bios «8DPV11_upt_overclock_C8971722» que por otro lado aparenta ser para la F8D (nada de «plus»).
Muchísimas gracias por tu trabajo
Me congratulan tus palabras!
Si, en el caso de los V4 esa es la máxima velocidad (para la mayoría de esta serie) y para los V3 de 2133 MHz (ó 1866 MHz para la gama baja). En esta placa si usas 4 módulos tendrías lo equivalente a un Quad Channel (doble channel por procesador) y si pones los 8, lo equivalente a un doble quad channel, lo que vendría siendo un octa channel.
Respecto a la BIOS de la F8D no termina de ser compatible, si bien usuarios refiere que llegó a arrancarle, no te recomiendo que pruebes.
Para hacer TBU descárgate tu propia BIOS, guárdala como backup y sobre otra copia modifícala con S3 Turbo Tool y ya está, no lleva mucho. Suerte!
queria armar la misma configuración y tenia mis dudas de que no funcionara, gracias por el aporte. ahora se que si soporta ese procesador. Espero funcione bien para renderizado de video por procesador.
Yo ensamble mi ordenador con F8D Plus no sobre una caja tradicional, sino sobre una estructura a 3 niveles de altura. El caso es que la placa dio calentamientos de cabeza y problema. Tuve la oportunidad de comprar en Wallapop 8 módulos Samsung ECC 32Gb 2400 a 150€. Teniendo instalados los dos microprocesadores E5-2697V4, los cuatro módulos DDR4 de la CPU-0 y solo dos módulos en los bancos de memoria 0-1 de la CPU-1 (la de la izquierda), todo correcto. Al insertar los módulos en los bancos 2-3 de la CPU-1 la bios ‘daba de baja’ CPU-1 y sus módulos de memoria correspondientes. Al hablar con el vendedor de Aliexpress como es de suponer responde con los típocos Copiar/Pegar. La placa se quedó instalada con 6 módulos, 192Gb lo cual ya estaba bien de sobra.
Pero en ocasiones se quedaba el sistema bloqueado, lo mismo sucedía varias veces en un día, que permanecía 2 semanas sin bloquearse.
El ordenador tiene un backplane con controladora Adaptec para 12 discos SAS y 3 tarjetas gráficas, 1 GTX 1050 para salida para monitores (dispone de 5 salidas) y dos RTX 3060 de 12Gb para render GPU. Se hicieron infinidad de pruebas, retirando las gráficas, retirando el backplane, dejando el sistema con solo dos módulos de memoria, continuaba bloqueándose el ordenador.
En noviembre un día lo apague para ir a comer y al querer encenderlo luego se reiniciaba al iniciar Windows. Como es de suponer al vendedor le trae sin cuidado que su articulo vendido sobre haya durado unos pocos meses.
Visto lo cual, le dije a un amigo que comprara la misma placa al mismo vendedor, Aliexpress da un periodo de devolución de 10 días. Ya te puedes imaginar que sucedió….
La nueva placa base admite sin problema los 8 módulos de memoria, pero continua reiniciándose al iniciar Windows. Aún con un solo microprocesador, con solo dos módulos de memoria, retirados los dos SSD M.2, instalando una gráfica sencillita para pruebas.
Esto me llevó a una conclusión, si sucede los mismos reinicios con una placa nueva, sin las gráficas, sin los M.2, sin controladora Adaptec, con solo 1 microprocesador y dos módulos (iniciando desde un USB de instalación de Windows) posiblemente el fallo no sea de hardware, sino de software, en este caso de Bios.
En la Bios habia hecho cambios sin conseguir estabilidad sin resultado. Decidí entonces bajar la velocidad de la memoria del modo ‘Auto’ (2400 declarado por Samsung) a 2200. El sistema arrancó correctamente.
Lo extraño es, durante los meses de calor funcionó bien a 2400, al empezar el frio no aceptaba esa velocidad, ¿casualidad que se produzca en las dos placas? Debería ser menos estable con el calor, no al revés.
Interesante descripción de tus incidencias en este modelo, no todo el mundo relaciona las comprobaciones que ha realizado, así se puede al menos «opinar» mejor al respecto.
En primer lugar comentarte que los módulos de 32 GB se comentan que suelen dar más problemas en placas chinas que cualquier otro de menor tamaño, no es determinante que sea ese el motivo, tan solo informarte que he llegado a verlo en varios videos, a lo mejor de Myconst.
Por otro lado, en ocasiones al completar un «quad channel» los módulos dan error b7 y no arrancan, y en este caso es por los que se han utilizado, pruebas otros y lo mismo no tienes ese error. Por cierto, acabo de contentar a un usuario con un problema de estos y a él, cambiando el modelo de Xeon no le daba este error.
Comentar por comentar, porque me ha pasado en alguna ocasión, que el procesador era la fuente del error, el equipo iba lento, inestable, con congelaciones, era cambiarlo y solucionado.
El que en tu segunda placa, incluso con un solo micro y dos módulos se reiniciara (por cierto, buen test), se puede deber a lo que comentas de ajustar la velocidad de la RAM, que como puedes ver en el artículo referido, a un usuario le sirvió para solucionar su fallo de memoria b7.
Lo que no has comentado en si alguna vez te ha salido algún error en el display de códigos.
Solo indicar, que para esta placa en 2024, según aliexpress costaba 38€ los gastos de iva en la aduana. Y a mi me han cobrado 80,78€ entre iva yvlos gastos de aduana y correos.
Buenos dias,
yo he comprado esta placa base la verdad que muy contento he usado dual xeon e5 2696 v4, con 128GB de RAM, todos conectar me ha funcionado, lo uso sobre todo con vmware esxi + hackintosh muy estable, anterior placa base que tenia de huananzhi x99 f8 no era muy estable con mucha ram tenia errore de B7 etc, si tambien tube pagar aduanas en españa 77,25€,
Genial, genial, esta placa ahora mismo es el top de las x99 duales, buen bicho!!
Ah, y muchas gracias por comentar.
Hola a todos! excelente fuente de conocimiento esta pagina…
consulta, en la descripcion dice que tiene 1 x M.2 ngff SSATA pero en la foto de la placa con las etiquetas dice tener tambien accseso para M.2 2280 NVME PCIEX4 3.0
disculpen mi ignorancia pero ambos se pueden conectar en esa entrada?
saludos!
Hola James, si, hay puertos M.2 en algunas placas chinas antes nos encontrábamos que admitían M.2 SATA (SSD) y PCI-e (NVME) en el mismo puerto, ahora suelen llevar solo M.2 NVME.
En el caso la nueva F8D PLUS por ejemplo, lleva 2 x M.2 NVME y 1 x M.2 SSD por lo que parece.
Hola a todos quiero comentarles mis avances con esta placa, hace unos días animé a hacer el TBH ya que me llego el programador de aliexpress. Como les contaba más arriba al final compre 2x e5 2696v3 y una cosa que me di cuenta es que ya en la última versión del cpu-z (2.09) los detecta a diferencia de antes que los marcaba como 2699v3 (2.07), además también marca bien el stress por que antes sólo llegaba a la mitad. He hecho un par de pruebas en stock CPUz: 13547, CBR23: 24440; 50/50: CBR23: 26166; 70/50: CPUz: 15537, CBR23: 26330. Si se fijan ya no veo tanta mejora pasando de 50 a 70 un que quiero llegar a 100, sin embargo, voy a probar una bios mod que permite modificar los valores en la bios, así no tengo que recurrir al programador si no arranca. Lo otro que me di cuenta que mi placa venia con una bios más nueva que no esta por ningún lado marca la versión 0.06 y en la página oficial esta la 1.1 que marca en la bios 0.03, si la quieren publicar acá me mandan un correo para enviarla. También con la ayuda de S3TurboTool generé las bios mod para 50/50 y 70/50 a partir de la 0.06, si las quieren también las puedo compartir. Me queda pendiente comprar 2 módulos de 64GB 2400Mhz, sin embargo, en mi país esta muy caro el dolar, así que estoy esperando a que baje.
Buenas, si, como dices, el programador sería necesario en caso de que algo fallara poder recuperar la BIOS flasheando desde allí.
La BIOS me la puedes mandar si quieres a [email protected] y gustosamente la publicaré de tu parte y por supuesto la ya modificada que me han pedido algunos usuarios y aún no la tengo.
Respecto a lo de subir los valores de undervolting, en este modelo concreto lo que se consigue es mantener mejor las frecuencias turbo de los 18 núcleos, si bien como ves no supone mejora en rendimiento siempre, pero también depende de los test. Hay un usuario que probó -100 mV de bajada de voltaje y le quitó el límite de consumo de TDP de 145W y el rendimiento fue mucho más bajo. Vamos, que con 50 / 50 mV iría incluso bien.
Salu2
Hola voy a dejar la actualización de mi viaje con la F8D Plus y 2x2696v3. Hice pruebas con la 3º bios publicada y se la recomiendo, por que tiene desbloqueada la parte del overclock, así te ahorras estar parchando la bios para cada cambio. Al final llegue de manera estable -100/-50, con -110 se me reiniciaba a plena carga y con -105 terminaba el test pero abría un par de aplicaciones y se iba a negro. Algo que me di cuenta en el toqueteo de la bios, es que los nombres en el s3turbotool no se corresponden con el menú de la bios, el apartado de Processor corresponde a cores, el apartado CLR/Ring corresponde a uncore y el uncore corresponde al SysAgent, como ambos valores se dejan en -50 no se ve la diferencia pero hice una prueba dejando el último en 0 y me di cuenta del detalle, lo deje en 0 por que vi que en algunas pruebas de miyconst del 2696v3 lo deja en 0. Lo que no me deja contento del todo es que con esos valores no puedo pasar de los 2.9 Ghz en todos los nucleos con el CBR23 a 100%, sin embargo, estoy llegando a 27696 de 24535 que es 13% más de ganancia. Luego me puse a jugar un poco apagando la protección del TDP y subiendo el voltaje a 1.9 y no vi una mejora en la performance, no quise seguir subiendo hasta que no entienda bien como funciona esa parte, por que por un lado estamos sacando 100mv y por otro estamos poniendo 100mv. Yo lo que recuerdo del overclock es que se necesita subir el voltaje para que los proce den más frecuencia, ahora como dice un articulo de acá ambas cosas son incompatibles, sin embargo, nosé si sera posible hacer algún apartado más exhaustivo sobre la limitaciones del TDP y también que significa más afondo los valores que modificamos. También estoy manejando la hipotesis que es una limitación de la placas chinas porque yo no veo el TDP llegue a los 145W con suerte a los 50W, ahora también puede se problemas de sensores, lo que quiero ver ahora es sacar uno de los 2696v3 y probarlo en la HN F8 que tengo con los valores de acá y ver si se comporta igual… También estoy viendo si me puedo comprar una placa de marca como msi o asus para ver si es calidad de materiales por que sí el reloj de las chinas no llega al máximo, sin embargo, las duales de marca están por la nubes creo que va a ser una single o alguna de server de segunda.
Muchas gracias de nuevo FeNyX por comentar,
Yo entiendo que ajustar valores de oveclocking del procesador es para los modelos que admiten subir la frecuencia máxima, como es el caso de las series 16xx, que no digo que en algún video se hay visto algún ajuste que desconozco que pueda aportar alguna mejora, no se. Yo en principio no subiría el voltaje.
Las placas de marca sacan mayor rendimiento para procesadores con overcloking porque consiguen alcanzar mayores frecuencias, eso está más que visto, pero para los demás V3 o V4 tampoco van más allá que la calidad de la placa y poco más. Yo soy usuario de MSI X99, en la actualidad con un 2696v3 y venía de un 2683v3 de unos pocos euros e iba sobrado. Con ambos muy bien.
Como has visto, si en alguna configuración tienes mayor rendimiento y es estable, pues perfecto, depende del usuario, hay otros como yo que como va de stock va más que sobrado para el uso diario.
Salu2 y de nuevo, muy interesantes tus comentarios. Muchas gracias!
