La Machinist X99 D8 MAX DUAL aparenta ser una placa de competir con la Huananzhi F8D y cualquier otra que se preste, pero veamos si es así.

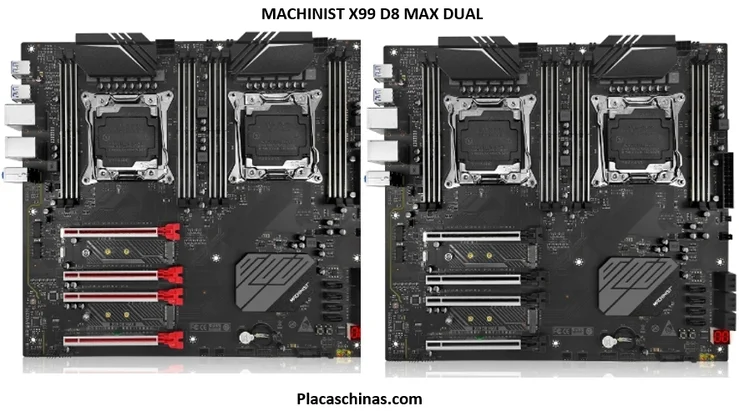

Lo primero que observamos es que en la línea de productos de 2022 de Machinist, tenemos el modelo en dos acabados, en este caso conservando las mismas características.

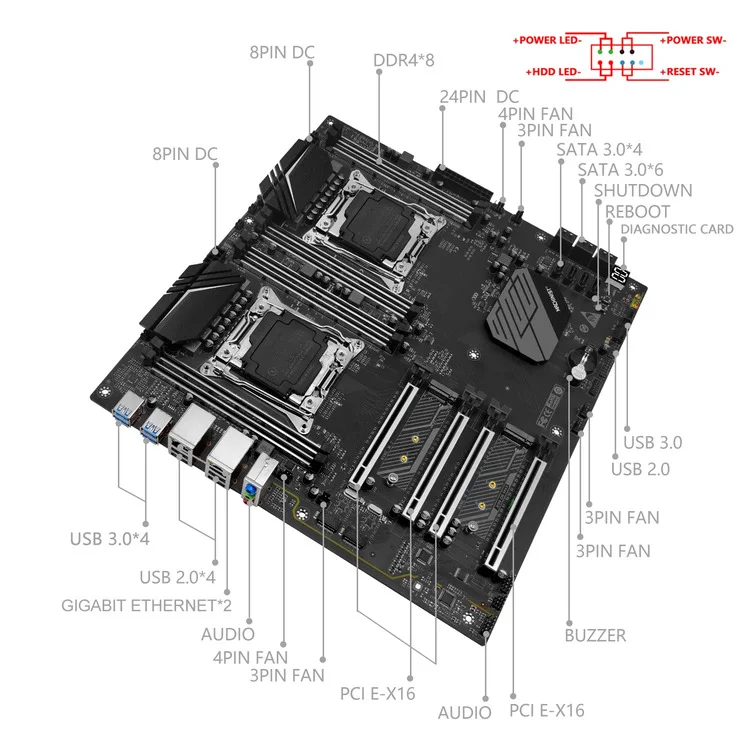

Las características de la Machinist D8 dual y si observamos la imagen superior, es la disposición por ejemplo de los puertos SATA III, donde se ubican 6 en el lateral como suele ser habitual y 4 en placa.

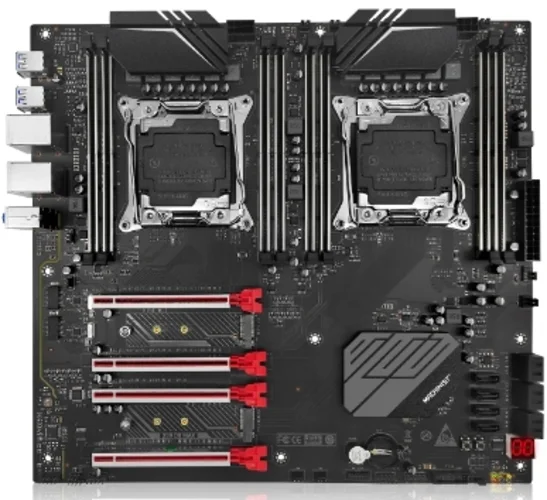

Observamos que la placa dispone de 4 puertos PCI-e blindados, lo que suele ser superior a lo habitual en otras placas chinas dual. Por ejemplo, mi SZMZ Z8 solo tenía 1.
Respecto a los 4 puertos PCI-e son de tamaño x16. Serían 64 líneas en tal caso las que harían falta más de NVME.
El Xeon tiene 40 por procesador (solo, 32 el i7), pero al ser una placa dual disponemos de hasta 80 líneas PCI. Gracias por la corrección de un lector, me había confundido y solo había calculado con un procesador.
La placa posee display de códigos, botón de inicio y reset, doble puerto LAN habitual en placas duales.
4 x PCI-e x16 (al menos 2 serán 3.0), 2 x PCI-e 2.0 x1
Almacenamiento
2 x NVMe PCI-e 3.0 x4 y 10 x SATA 3.0
Conectores
4 x USB 3.0, 4 x USB 2.0, 2 x PS / 2, LAN x2 Realtek RTL8111H Gigabit, Audio: Realtek ALC887 de 5.1 canales de audio.
Conectores ventilador
2 x CPU (4 pines), 4 x 3 pines para caja
Factor forma / dimensiones
EATX, 330 x 305mm
VRM de la Machinist X99 D8 DUAL
Tras ver el modelo Machinist MR9D PLUS, habría que observar detenidamente si como en ese caso, este modelo estaría limitado a procesadores no superiores a 135W de TDP, lo cual deja fuera por ejemplo al 2696v3 y 2699v3.
Problemas de la Machinist X99 D8 MAX DUAL
Pues parece que como hemos comentado, podría tener los mismos puntos flacos que la MR9D PLUS.
En aquel caso, la BIOS se ha visto que está protegida contra escritura, lo que supone un problema para flasear con software.
BIOS de la Machinist X99 D8 MAX
En el caso de la MR9D PLUS, se comentaba que la BIOS de stock es pésima, no lleva ajustes de tiempos de memoria, no es compatible con el estado de suspensión y en aquel caso, tampoco de overclocking.
Tampoco había BIOS compatibles hasta el momento.
Si necesitas información sobre BIOS de la X99 D8 MAX, comenta y vemos que hay por los foros rusos y ucranianos.
Modelos alternativos Machinist D8 MAX DUAL
Para mi el modelo ideal en estos momentos para combinar con un 2666v3 o 2696v3 sería la Jinguye X99 8D3 que es DDR3.
Video review de Machinist X99 D8 MAX DUAL
No hay video de esta placa. Comentaremos cuando surja.
Conclusiones finales de la Machinist X99 D8 MAX
Entretanto no se esclarece si esta placa tiene bondades que de momento no se le presuponen, yo descartaría comprar esta placa.
Ver en AliExpress Machinist X99 D8 MAX DUAL
MACHINIST-placa base de CPU Dual X99 LGA 2011-3 E-ATX, USB3.0, compatible con procesador Dual Xeon y ranura Dual M.2 8 DDR4 RAM X99 D8 MAX
– Los sockets los veo muy separados el uno del otro, puede que la conexión entre procesadores esté comprometida, como bajada de tensión, aunque sólo son 2 cm.
El hueco disponible para poner los disipadores principales, según el anclaje que se ponga tropezará con la ram más cercana. (Esto es un problema en la gran mayoría de las DUALES). Si se ponen procesadores potentes, el disipador también debe serlo. Yo pondría los ventiladores de abajo a arriba, entre los enchufes de la ram.
– La ram al estar en vertical puede ayudar a la ventilación natural, al fluir el aire caliente hacia arriba sin ayuda de ventiladores, aunque la ram se calienta, de momento no es necesaria la ventilación activa para DDR4.
– Los disipadores VRM son grandes, da igual lo que pesen, lo que hay que mirar es la superficie (más superficie=más disipación); si el ventilador que quede arriba del disipador del procesador se le puede meter en ese hueco, ayudaría más que mucho a tenerlos lo más frescos posible.
– Lo de tener 4 PCIe x16… creo que le sobran 2. Pueden ser perfectamente PCIe x1. Además, «parecen» blindados, si es el caso: muy bonitos y poco útiles, pues nada se paga por algo inútil. Allá cada cual…
– Lo de tener 2 bocas para internet, para usos muy muy muy específicos sí tiene sentido.
– Si la BIOS no es modificable, como para poder hacer un sencillo procedimiento TBU, es como tener una placa de «marca». Como muchas de «marca» igual a «capada».
Pues nada: a pagar marca…
Coincido: descarto su compra. Pero si alguien la usa, que lo ponga en los comentarios.
