Qiyida X99-H9, mini ITX, buena conectividad

Qiyida X99-H9, he aquí una de las poco micro placas que puedes encontrar en X99.

Nos preguntaríamos que sentido tiene lanzar una motherboard como esta en 2021 si no fuera porque es de tamaño mini ITX donde hay poca variedad en X99 y por lo sorprendente de las características, que a simple vista no lo manifiesta.

Teniendo en cuenta esta característica, la valoración de la misma es distinta y puede ocupar un puesto destacada para un publico que demanda este producto.

La placa comparte características con las micro ATX Machinist RS9 o Qyida/Kllisre V201 y para su tamaño es muy completa y no es mala opción si se monta buscando un pequeño equipo compacto, aunque tiene sus cosas, como un disipador pequeño para los VRM.

En conectividad es idéntica por ejemplo que la Kllisre X99 B5 que es un centímetro mayor.

Sorprende que incorpore un display de códigos de error, Quad Channel, un puerto M.2 para WI-FI, incluso dos conectores para ventiladores de la Caja del PC, siendo uno de ellos de 4 pines, características reservadas a modelos de gama alta.

Obviamente es ver el disipador de los VRM y dar por hecho que la placa está destinada a montar procesadores de la gama baja como el 2620v3 / 2630V3 o 2630Lv3 .

puntuación placaschinas.com: 6,5

Placas Chinas

Características Qiyida H9

MODELOQiyida H9
SocketLGA 2011-3
ChipsetQ87 / Q85
Procesadores compatiblesXeon E5 V3 y V4 e Intel 5ª y 6ª generación
RAM compatible4 x DDR4 DIMM ECC y soporte de memoria no ECC
Tecnología memoriaQuad Channel
Ranuras de expansión1 x PCI-e x16 + 2 x PCI-e X1

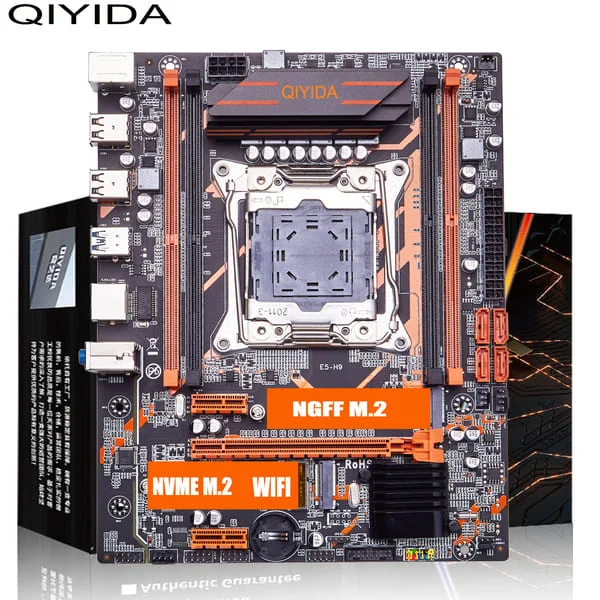

Conectores4 x SATA 3.0  y 1 x M.2 (NVME 3Gen x4) 1x SSD + 1 M.2 Wi-Fi.
Conectores de ventilador1 x ventilador de CPU (4 pines), 1 x para ventilador de caja de 4 pines y 2 x 3 pines.
Puertos2 x PS / 4x USB 2.0 y 2 x USB 3.0, 1 x Audio 5.1, puerto LAN
Memoria máximas soportada128 GB
Factor de forma y dimensionesmATX, 235 x 185 mm.

Guía rápida de las principales características de modelos de motherboard X99 Chinas. Gracias a la colaboración a Pascual Salvucci por su recopilación de info en foros rusos siendo la fuente el video de miyconst

El modelo de placa puede estar comentado en otras secciones de mi web, en caso de ser así abajo habrá enlaces. Si quieres más información o tienes interés en algún modelo, realiza tu pregunta a través de los comentarios de final de página y vamos ampliando información del modelo.

En la parte superior realizo una introducción con mi opinión del modelo de motherboard con mi valoración en base a sus características y precio.

Especificaciones:

  • Tier 4.
  • Precio (2022): 70-75€.
  • Chipset: B85/Q87.
  • RAM: Quad Channel DDR4.
  • Overclocking: No.

Pros:

  • Mucha conectividad para este tamaño.
  • Puertos SATA y NVMe M.2.

Contras:

  • Muy malos radiadores para VRM.
  • Modo reposo no funciona.
  • Muy mala BIOS original, no tiene RAM  Timings y problemas con USB.
  • Sensor de Power y temperaturas inválidos.

Notas:

  • Funciona con la BIOS de la  Huananzhi X99-8M-F.

CPU:

  • Recomendados: E5-2620  V3.
  • Máximo: 85 Watt.

Video sobre Qiyida X99 H9

Vemos que nos trae este video del ucraniano Miyconst, donde compara:

Comenta que considera que no es necesario hacer un video de cada placa porque son básicamente idénticas. Mismo diseño, misma BIOS y todas tienen los mismos problemas, pros y contras.

Comenta que todo lo aplicable en un otro video suyo sobre la Machinist RS9 es aplicable a estas otras placas como sería la Qiyida RS9. Te dejo el enlace a estas placas y a la RS9 donde podrás ver todo esto.

Las BIOS para estas placas es la de la Huananzhi X99 8M F. Esta BIOS no admiten modo de suspensión.

Todas las placas incorporan chipset de escritorio, donde ya no solo falla el sensor de temperaturas de componentes como es habitual en placas chinas, si no que también el de la CPU no es preciso, funcionando correctamente el de la CPU, el que no funciona correctamente sería el de la placa. No se a que se refiere, la verdad.

Respecto a los puertos USB 3.0, comenta que son problemáticos, pero con una actualización de BIOS lo resolvió.

Respecto al sistema de alimentación de la cuatro placas, todas utilizan el mismo sistema de VRM, que es de cuatro fases, pero solo se utilizan tres para alimentar la CPU.

Las tres fases están duplicadas y en cada una de ellas hay un conjunto de Mosfet.

El sistema de alimentación comenta que es malo, que para nada montar un 2678v3 o similar, siendo lo máximo que se recomienda, un 2640v3, pero incluso mejor uno de gama más baja como el 2630v3 o 2620v3.

La Machinist RS9 sería la que mejor sistema de disipación de calor de los VRM tiene.

Sobre la QIYIDA X99 comenta que el radiador es pequeño, y sujeto con click de plástico.

Comenta que la Machinist RS9 sería la peor de las placas, montando el chipset más económico que es el H81, limita los puertos SATA a 2 y no tiene puerto M.2 para tarjeta WI-FI.

Las otra placas utilizan chipset algo mejor, como son el B85 o el Q87, por lo que los 4 puertos SATA son funcionales y tienen además el puerto M.2 para WI-FI/BlueTooth.

Dice que hace pruebas con un 2678v3 en estas placas y tras 15 minutos la temperatura de los VRM es superior a 100ºC lo que se muchísimo claro está, con riesgo incluso de incendio.

Comenta que incluso con un 2620v3 con TBU, los VRM a los 15 minutos llegan a 75º de temperatura.

Como dato indica que la Huananzhi X99 ZD4 que tiene los mismos VRM y mosfet que estas 4 placas base, con un 2678v3 tras una hora de stress test no pasa de 75ºC, siendo el motivo que la ZD4 tiene todos el sistema de alimentación debajo de disipador térmico y las cuatro placas en el video analizadas solo cubren los mosfet, no así las fases de alimentación y duplicadores.

Miyconst dice que caso de tener que elegir una placa económica, recomendaría la Huananzhi 8M F o la RS9.

Oferta Qiyida X99-H9 en AliExpress

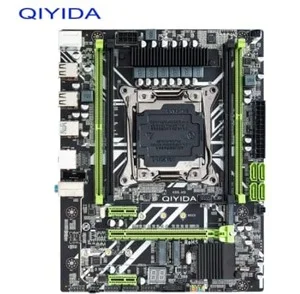

placa base qyida x99 h9
5/5 - (2 votos)

29 comentarios en «Qiyida X99-H9, mini ITX, buena conectividad»

  1. He adquirido esta Qiyida H9 V2.0 mediante un combo E5-2640v3. Dice tener chipset Haswell-E rev.02 (que en algún otro soft indica Q85) y un southbridge ID8C4C rev.05.
    ¡Me gustaría desbloquear el turbo..! pero el firm modificado del bios Qiyida H9 no existe. Esta placa la asocian a la bios de Huananzhi X99-8M-F (que analizáis por aquí) y esto me desconcierta al ver que físicamente no guardan similitudes. Por ejemplo, Qiyida H9 4 canales / Huanan 8M-F solo 2 dimm, siendo además una placa más antigua… Por otro lado está el mundo chipsets del que no consigo encontrar patrón alguno: veo que algún usuario aventurado posee un chipset B87 (el mío Q85) y southbridge C226 rev.C2 (tengo ID8C4C rev.05) e incluso algún video en la que se observa Qiyida H9 V1.0 (cuando la mía es H9 V2.0). En resumen, parece que después de todo la única Bios modificada que corre para esta placa es la que ofrece Mi899 (con fuente ТехноПланета), siendo Mi899 un programa que te lo hace todo a base de clic, a pesar que se ven videos en los que al protagonista le gusta flashear introduciendo las instrucciones a mano.. La pregunta es: si escojo Stock huananzhi X99-8M-F, TP, TU PEI -50/50mv (entendiendo que son los valores conservadores), qué podría suceder, debería funcionar? El hecho que sean chipsets diferentes no cuenta? Se estropearía todo? Vale la pena arriesgar para una mejora del 15% en Cinebench? Por el contrario, se ponen en riesgo otras prestaciones como velocidades PCI u otros aspectos?
    En fin, una consulta con multitud de dudas..en cualquier caso, muchas gracias de antemano y un saludo!!
    Pd. qué fácil era cuando todo se reducía a un arj x -va -n…

    Responder
    • Gracias por preguntar,

      Verás que luego no es tan complicado, con el tiempo se entiende mejor todo.

      Respecto a los chipset, de forma general tienes los de gama alta X99/C612 o X79/C602 que son más estables y tienen más conectividad (soportan más SATA y USB, así como más RAM).

      Los demás chipset no es que sean lo peor del mundo, funcionan igual, pero siempre tiene que haber cosas mejores y peores, no va a ser todo igual, lo único que siempre esos estarán enfocado a un equipo más básico y por ende irán montados en placas base de gama media o baja.

      Para desbloquear el turbo tienes la posibilidad de hacerlo tu mismo descargándote la ROM de la bios y modificándola, hay mucho videos en YouTube al respecto. Yo siempre lo he hecho así. De momento hazlo como sea, me refiero a que no importa que sea una BIOS FFS en lugar de TU PEI, ésta última evita que se pudiera perder el Turbo si pones el ordenador en modo suspensión, así como la versión PEI mejora en consumo energético en reposo.

      Respecto a si son compatibles las BIOS entre esas distintas placas, en el video que compara 4 placas dice que así es y también las tiene en el programa MI899 y nadie ha dicho lo contrario.

      El caso es que empieces a familiarizarte y ya poco a poco te resultará más familiar todo.

      Otra opción es buscar una BIOS MOD que incluyo el TBU para tu placa que seguro que la habrá, puedes echar un vistazo a estas webs, pero mejor hazlo tu mismo con el enlace que te he pasado anteriormente.

      Salu2

      Responder
  2. ¡Turbos desbloqueados!..siguiendo los pasos del link que me has dejado… Es un muy buen video, ha sido fácil al mismo tiempo que emocionante. Al ser tu propia BIOS la que se modifica (por aquello de los chipset o versiones de otras placas) terminas con buenas sensaciones. He empleado el payne_0_0 que aconseja el autor, me ha convencido y he quedado satisfecho con los resultados. Lo he encontrado todo muy interesante. Gracias por contestar, un saludo!!

    Responder
    • Me alegro de la facilidad y la grata experiencia. No suele dar problemas y en caso que los diera, siempre hay una solución.

      Lo que te refieres como versión 0_0 es el undervolting. Tengas el procesador que tengas, para juegos no resulta de interés, pero si para otros trabajos o tareas profesionales que te permite sacar la máxima potencia sin que baje el rendimiento, al tiempo que es una modificación saludable para el procesador porque siempre va a ir más holgado. Pero de momento disfruta y no te compliques la vida si es que lo tuyo no es cacharrear.

      Salu2

      Responder
      • ¡Me estas picando! probaré a ver qué sucede con la versión 50_50, que curiosidad sí tengo. Lo que en referencia a las temperaturas que indica esta H9 de Qiyida creo haber entendido que no son fiables por lo que no podré comprobar si los efectos son saludables para el procesador. Seguiré indagando. Un saludo.

        Responder
        • Esa es la actitud!!!

          El undervoling te hará obtener mejores resultados en benchmark y test sintéticos y como te he comentado es efectivo en trabajos y tareas que hagan mucho uso del máximo rendimiento del procesador.

          La mayoría de las temperaturas de las placas base chinas son en todas incorrectas, es algo genérico, pero las del procesador si son fiables y ahí por ejemplo algo mejora.

          Salu2

          Responder
  3. Hola, tengo esta placa y vi que se recomienda un procesador e5 2620 v3 debido a sus componente, eso significa que debo comprar otra placa si es que quiero probar un e5 2640v3? o tu que me recomiendas?

    Responder
    • Gracias por preguntar,

      No tendrás tampoco ningún problema en utilizar un 2640v3 que tiene 90W de TDP (consumo de energía), muy buen procesador por cierto, frente al 2620v3 que tiene 85.

      Lo que si que no se recomendaría sería un 2666v3 que tiene un TDP de 135W.

      Un saludo.

      Responder
      • Ohh ya veo, entonces me tocará probarlo, gracias por la respuesta y por la página, ha sido muy útil. Otra pregunta, quiero regalar una placa y procesador, en este momento tu cuál me recomendarías en base a precios y rendimiento? veo que han cambiado mucho los precios.

        Responder
        • Es un placer poder ayudar 😉

          Respecto a recomendaciones de compra depende mucho del perfil del comprador y uso que se le vaya a dar.

          Así por ejemplo, ese 2620 o 2640v3 salen por 16-25€, ya habría que ver placa y memoria, que si es que solo le pones dos módulos de 8GB de Amazon saldrían por 50€ aprox., si bien no tendrías Quad Channel (se necesitan 4 módulos). En la práctica el Quad Channel tampoco será nada del otro mundo, pero yo que quieres que te diga, si lo tiene hay que darle uso y el que tenga el doble de velocidad en lectura y escritura de la memoria, algo aportará en conjunto.

          Luego si ya quieres algo más potente, tienes el 2666v3 que es como un 2690v3 (12 núcleos / 24 hilos) de 3,5GHz de Turbo, pero con 2/4 núcleos – hilos menos y por tan solo 35€.

          Luego si puedes rascarte más el bolsillo, yo me iría a por un 2696v3 en primera opción y en segunda a por un 2697v3.

          Respecto a las placas, he aquí el problema porque están carillas, al igual que la memoria, antes se podían comprar más baratas.

          Salu2

          Responder
          • Si, a estos precios no es que resultan muy interesantes que digamos, además de que no son placas de cierta calidad ni comparables a placas de marca de gama alta (me refiero a placas de marca X99) para justificar ese precio.

            Salu2

  4. Hola gracias por crear esta pagina me ha ayudado mucho.
    Mi consulta seria si con este conjunto estaria bien asi:
    https://es.aliexpress.com/item/1005001701402962.html?gatewayAdapt=glo2esp&spm=a2g0o.placeorder.0.0.d3027851ZdZXJy&mp=1
    Y este disipador:
    https://es.aliexpress.com/item/4000307321126.html?gatewayAdapt=glo2esp&spm=a2g0o.placeorder.0.0.d3027851ZdZXJy&mp=1
    El de 3 ventiladores
    Yo para jugar tengo una xbox one s y xcloud con los juegos de xbox series pero hay juegos de ordenador que me gustan de estrategia y simulacion y al tener una chusta de quadcore como que no puedo y estoy dudando por que hay otros combos con los que dudo
    como estos:
    https://es.aliexpress.com/item/1005003145430193.html?gatewayAdapt=glo2esp&spm=a2g0o.cart.0.0.71e83c00qHvbM9&mp=1
    https://www.aliexpress.com/item/1005003394751168.html?spm=a2g0o.cart.0.0.71e83c00qHvbM9&mp=1
    Aunque son mas caros las placas tiene mejor pinta y el ultimo un procesador mejor a ver si puedes iluminarme un poco. yo con poder jugar a 1080p me conformo.
    Y por cierto sobre cuando le doy a comprar me rebajan entre 30 y 40 euros el precio supongo que al ser de las islas Canarias no incluye IVA

    Responder
    • Gracias por preguntar y por la valoración,

      Elige el combo preferiblemente de la Machinist RS9, pues es mejor placa.

      El precio para Canarias efectivamente es menor, estás de suerte entonces 🙂

      Respecto al cooler de la CPU, el Snow Man T6 es muy popular y en ese vendedor puedes elegir directamente para socket 2011-3 (normalmente hay que contactar por mensaje y solicitarlo, con el riesgo de que se equivoquen y no te lo envíen con los adaptadores).

      Yo prefiero un ventilador Cooler Master y comprarlo en Amazon. Para el 2620v3 te sirven cooler de tamaño 90 en lugar de 120, Cooler Master tiene muchos modelos compatibles con el socket 2011-3.

      Salu2

      Responder
  5. Gracias por contestar.
    Pues ahora hay un promocion de aniversario a partir del 28 marzo a esperar unos dias.
    El problema es que he mirado disipadores en pccomponentes y amazon y al ser de Canarias no envian por eso lo mire en aliexpress.

    Responder
  6. Buenas, tu página es realmente caida del cielo para mucha gente como nosotros; muchísimas gracias <3 <3 <3 yo en realidad busco algo para trabajar con After Effects y similares, y en este momento tengo necesidad de mas potencia pero no presupuesto; debería esperarme a poder conseguir una x99 F8 o al menos TF pero a veces veo tentaciones baratas, considero otras placas en las que pudiera montar, aunque fuera mas adelante, un cpu potente como el 2678v3 y esta no parece ser una de ellas por los VRM como dices… el caso es que he visto que alguien la vende con el 2673v3 ! tentador o error ? un saludo y mil gracias otra vez por tu entusiasta y realmente necesario trabajo 🙂

    Responder
    • Muchísima gracias por tu valoración,

      Respecto a tu presupuesto y necesidades, siempre puedes encontrar algo. Una X99 TF, con un 2696v3 de 18 núcleos/36 hilos y 64 GB de DDR3 puede salirte por 355€ aduanas aparte si te pillas. En la cesta de compra te hacen el descuento.

      De ahí para abajo, puedes ir arañando euros, incluso por la mitad de precio hay cosas algo interesantes y ya con IVA y todo.

      El 2678v3 es muy buen procesador, pero por precio, mejor el 2696v3 también compatible con DDR3. Si no, el 2690 o el 2697v3 en gama alta y por precio económico un 2666v3 con una TF y 32 GB de RAM te va a salir genial. No será por posibilidades.

      Salu2 y suerte en tu decisión.

      Responder
      • Buenas, muy buena tu página y como dice el compañero es como caida del cielo.
        Te quería preguntar tengo una placa qiyida x99 – H9 sería buena opción montar un procesador E5 2660 v3, he visto que el más recomendable es el 2640 v3 pero veo que este es un poco más potente lo único es que tiene un TDP de 105W. Sería solo para uso normal y juegos.
        Por cierto ahora mismo tengo montado un 2620 v3. Un saludo y gracias.

        Responder
        • Gracias por preguntar,

          Mi opinión personal sobre montar un 2660v3 con 105W de TDP en la H9 es que tampoco es totalmente desaconsejado siempre y cuando uno sea consciente de la limitación y que no deberá someterla a trabajos de altas demandas de procesamiento.

          Entiendo además que estamos hablando de equipos de bajo coste y no de componentes de varios cientos de euros donde no es cuestión de jugársela.

          Respecto a que el 2660v3 es algo más potente que un 2640v3, en estas limitaciones de hardware tienes que tener en cuenta que el primero tiene 2/4 núcleos e hilos más con el problema añadido que tienes si encima le haces TBU, pues la cosa se pone algo más complicada.

          En cualquier caso se puede ver la posibilidad de mejorar la refrigeración de los VRM con un mejor disipador que el de serie y ventilación extra, fíjate que como comenta Miyconst que la Huananzhi ZD4 con el mismo sistema de VRM y fases de alimentación, es mucho más eficiente por el tema del disipador, puedes buscar a ver si localizas uno que te pueda valer.

          Salu2

          Salu2

          Responder
  7. Vale, ya me has aclarado bastante, porque encima tengo el 2620 con el TBU activo, entonces la mejor opción sigue siendo el 2640 que también lo usaré con el TBU.
    Muchas gracias saludos.

    Responder
    • Si, el 2620v3 tiene un comportamiento muy bueno e imagino que estarás muy contento, pero en resultados el 2640v3 va mucho mejor, por lo que vale la pena y yo me daría el gusto sin duda.

      Respecto a las temperaturas de los VRM, realiza un seguimiento si dispones de un termómetro laser (cuesta menos de 15€ en AliExpress) y en caso de que sea de 80º C para arriba, estudia cambiarle el disipador o acoplar algún ventilador orientado a los mismos.

      Salu2 y ya nos contarás.

      Responder
  8. Si, tiene un excelente desempeño ese procesador ya luego te comentaré como me va con el otro, la placa la tengo en una torre atx con buena ventilación, tiene 2 frontales de 200mm uno trasero de 120mm y 2 arriba de 120mm y el de el procesador es de esos de AliExpress de 6tubos y 3 ventiladores de 90mm, lo único que estoy notando esq los ventiladores aumentan su velocidad al máximo y la placa marca el código 73 y no entiendo mucho, he buscado información pero no encuentro nada, y como no he notado más cosas en su funcionamiento solo el ruido del ventilador al máximo lo he dejado así.

    Responder
  9. hola, como puedo saber que drivers necesita esta placa??? es que cuando intento instalar los driver de la grafica se pone la pantalla llena de colores y lineas y cuando reinicio pone que no e pudieron instalar los controladores graficos porque no son compatibles. gracias

    Responder
  10. Hola buenas, tengo un problema, me suelen aparecer pantallazos verdes, e buscado todo tipo de información y no encuentro nada, e mirado todos los componentes, todos los drivers, si los periféricos fallan, y nada de nada, sigue saltando el pantallazo, a ver si me podéis ayudar a solucionarlo, muchas gracias!

    Responder
    • Gracias por preguntar,

      Entiendo que el fallo te da

      Lo primero que puedes probar es arrancar con una versión de Windows Live como Strelec. Con eso ya ves si el problema es a nivel software o hardware.

      Pinta a tarjeta gráfica porque suele suceder cuando vas a cargar juegos o gráficos en 3D, así si con Windows virtual también te lo hiciera, deberías probar otra gráfica a ver.

      Salu2
